Dante AV Ultra

Dante AV Ultra Colibri vers Intel® Smart Display Module

DAV-03SBL

AV sur IP nouvelle génération, intégré à votre écran.

Vue d’ensemble

Le DAV-03SBL est une solution audiovisuelle de pointe reposant sur la plateforme Intel® Smart Display Module. Conçu pour une intégration directe et discrète dans les écrans et projecteurs compatibles Intel® SDM, il élimine le besoin d’équipements externes tels que boîtiers muraux ou baies de brassage.
Ce module délivre une transmission vidéo 4K UHD 60p 4:4:4 d’une qualité exceptionnelle, accompagnée d’un son précis et parfaitement synchronisé, le tout via une unique connexion IP 1 GbE à latence ultra-faible. Grâce au codec Colibri, il assure une diffusion audiovisuelle en temps réel, idéale pour les événements en direct et les installations de grande envergure.

Entièrement compatible avec Dante AV Ultra, le DAV-03SBL prend en charge un contrôle centralisé via Dante Controller, Dante Director, Dante Domain Manager et Dante Studio. Il est également conforme au standard AES67, garantissant une interopérabilité parfaite avec d’autres équipements du même écosystème.
Ses deux ports Ethernet permettent une connexion en chaîne (daisy-chain), simplifiant la mise en œuvre de murs d’images ou de configurations multi-écrans, tout en réduisant la complexité et les coûts d’installation.
Conçu pour répondre aux exigences des environnements professionnels – entreprises, établissements éducatifs, signalétique numérique, diffusion et événements en direct – le DAV-03SBL se distingue par sa flexibilité, son évolutivité et sa fiabilité remarquables.

 Caractéristiques principales
  • Sortie vidéo de très haute qualité en 4K UHD 60p 4:4:4
  • Compression avec codec Colibri visuellement sans perte
  • Intégration à la plateforme Intel® SDM-L
  • Double port Ethernet avec prise en charge native du chaînage en série (daisy-chain)
  • Synchronisation native pour murs d’images en configuration 5x5
  • Configuration d’alimentation flexible (PoE et alimentation hôte SDM)
  • Intégration transparente à l’ensemble de l’écosystème Dante
  • Interopérabilité audio AES67

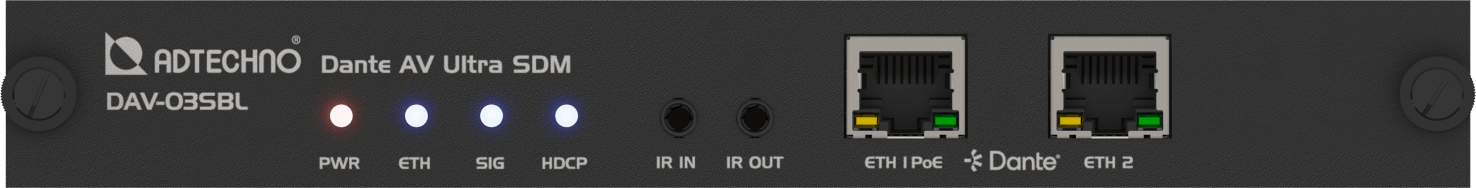

DAV-03SBL
Module d’affichage intelligent Dante AV Ultra DAV-03SBL
Dante AV Ultra Colibri vers Intel® SDM

• Jusqu’à 4K Ultra HD 60p 4:4:4
• Prise en charge HDR 10 et HLG
• Compatible murs d’images (Videowall)
• Connectivité en chaîne (Daisy-Chain)
• 1 GbE PoE IP + 1 GbE IP
• Ports IR Entrée / Sortie

Sortie vidéo très haute qualité en 4K UHD 60p 4:4:4

Profitez d’une clarté visuelle sans compromis grâce à une résolution 4K UHD ultra-détaillée à 60 images par seconde avec un sous-échantillonnage chromatique 4:4:4. Idéal pour les environnements exigeants tels que les événements en direct, le broadcast, la signalétique numérique et la surveillance critique, où chaque pixel compte.

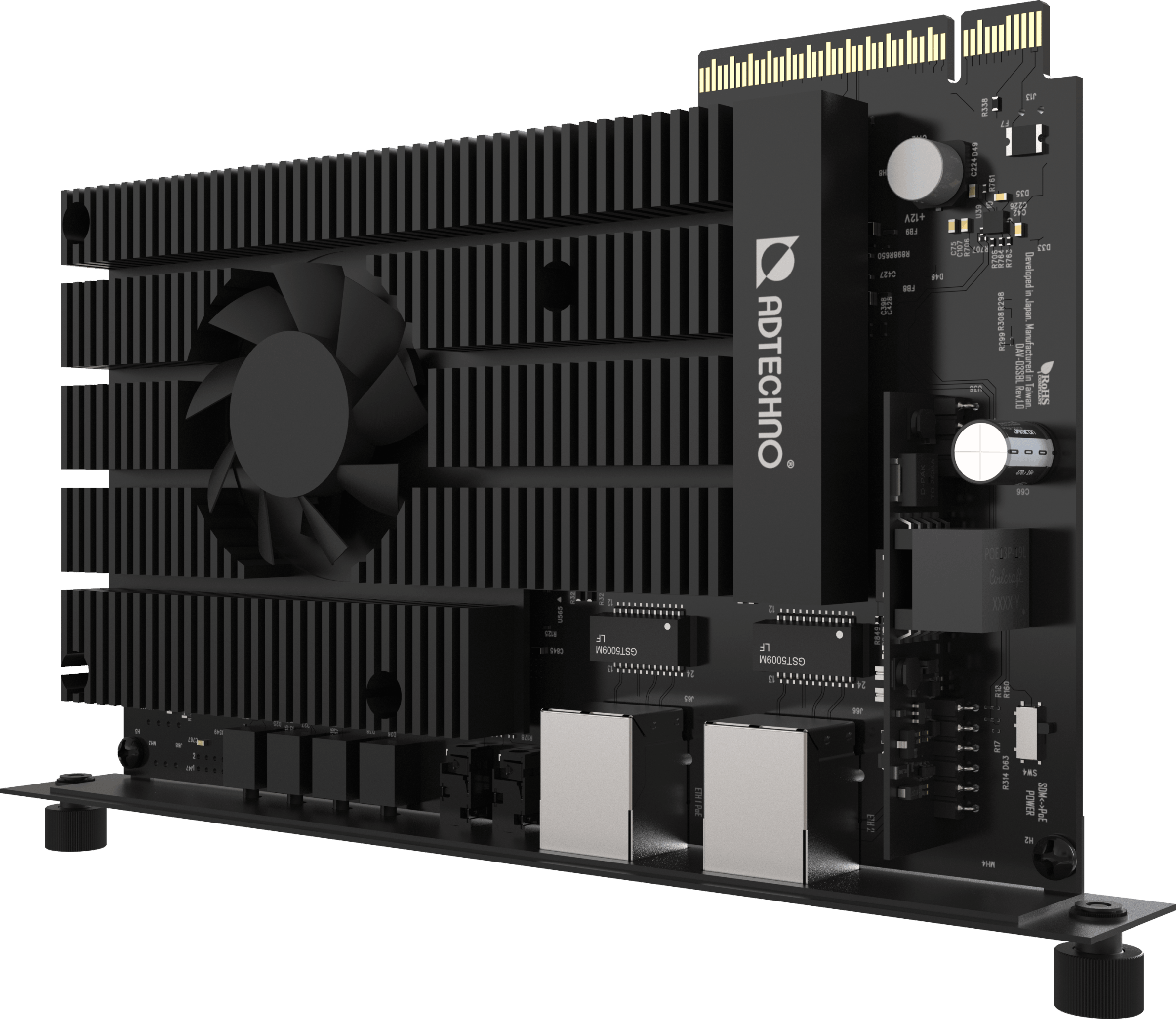

Intégration à la plateforme Intel® Smart Display Module

Conçu au format Intel® SDM-L, le DAV-03SBL s’intègre directement dans les écrans et projecteurs compatibles, sans nécessiter de récepteur AV ni de boîtier décodeur externe. Il permet ainsi la création d’installations tout-en-un élégantes, avec une réduction significative de la complexité du système.

Double port Ethernet avec prise en charge native du chaînage en série (daisy-chain)

Simplifiez votre architecture réseau grâce aux deux ports Ethernet intégrés prenant en charge les connexions en série. Distribuez facilement les signaux sur plusieurs écrans sans avoir recours à des commutateurs ou hubs externes, réduisant ainsi les coûts d’installation et les points de défaillance potentiels.

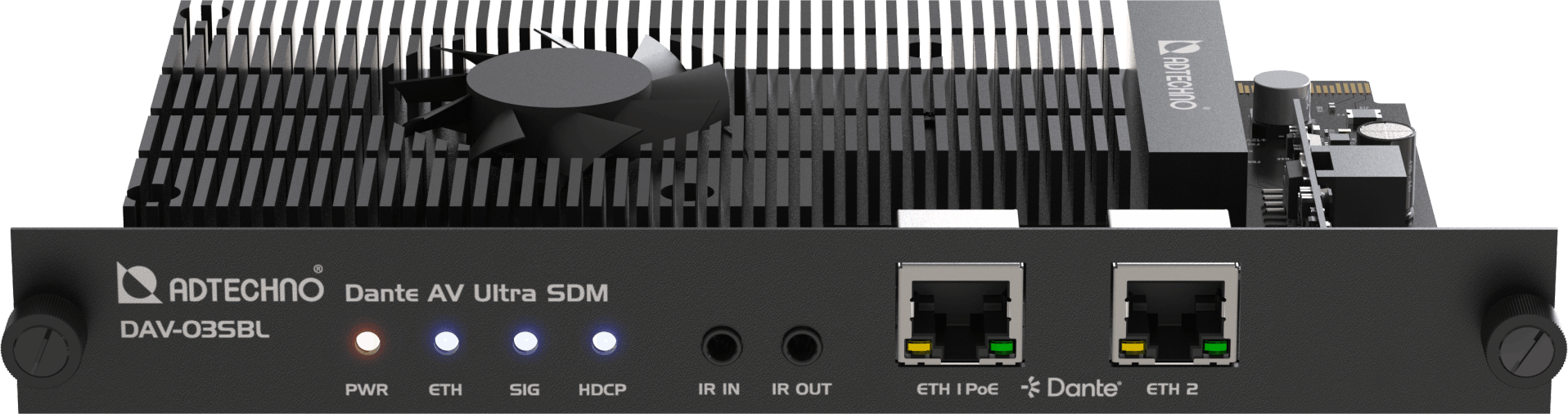

DAV-03SBL

Synchronisation native pour murs d’images 5x5

Créez des murs d’images immersifs de grande envergure grâce à la prise en charge de jusqu’à 25 écrans parfaitement synchronisés. La synchronisation intégrée et la précision temporelle offerte par Dante AV Ultra rendent tout processeur externe ou outil de synchronisation superflu : branchez, configurez et déployez, tout simplement.

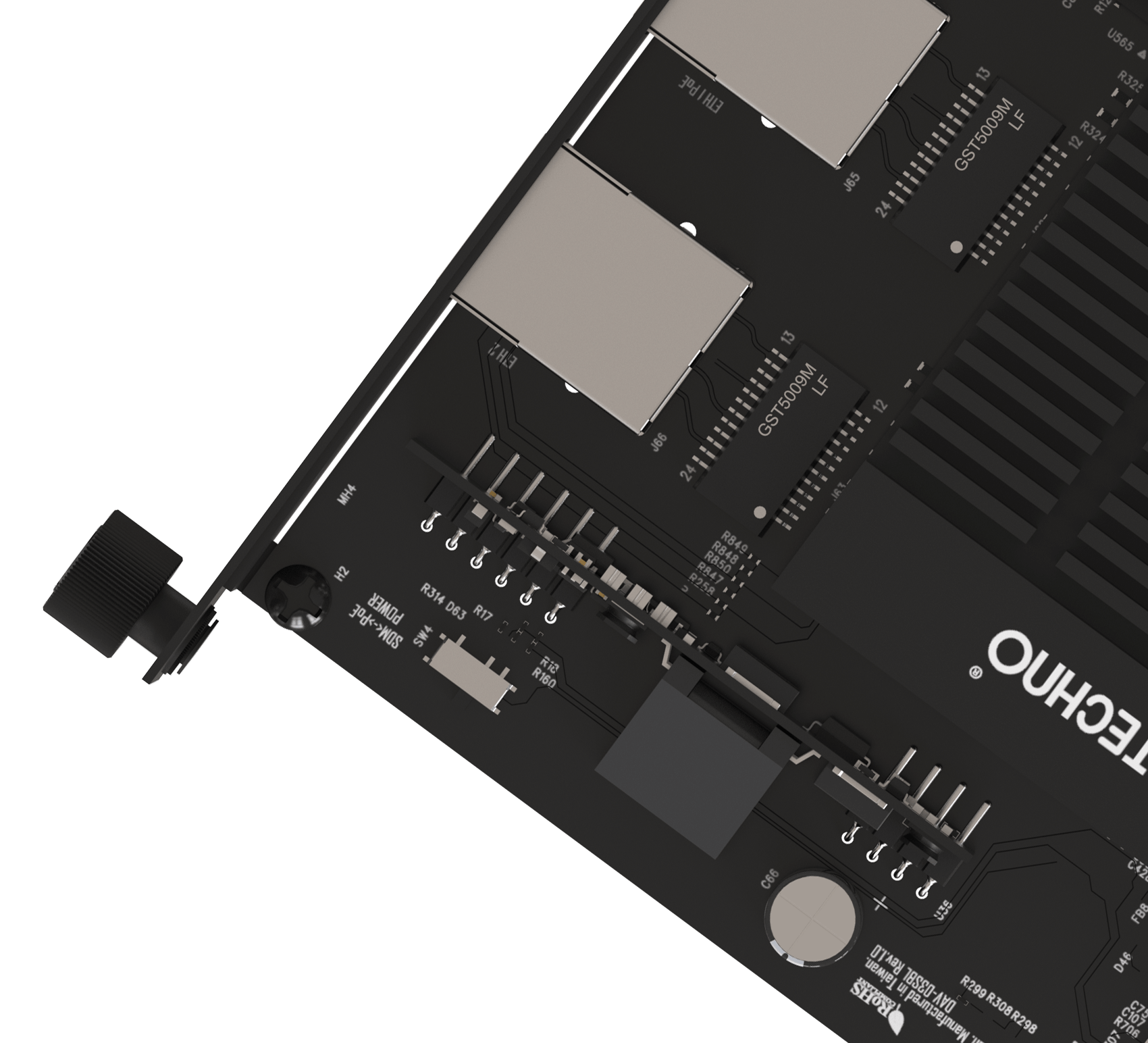

Configuration d’alimentation flexible (PoE et alimentation via hôte SDM)

Le module peut être alimenté soit par PoE (Power over Ethernet), soit directement via le port Intel® SDM de l’écran hôte. Cette double option d’alimentation facilite l’installation et supprime le besoin d’adaptateurs encombrants ou de blocs d’alimentation externes, pour un déploiement plus simple et plus épuré.

DAV-03SBL

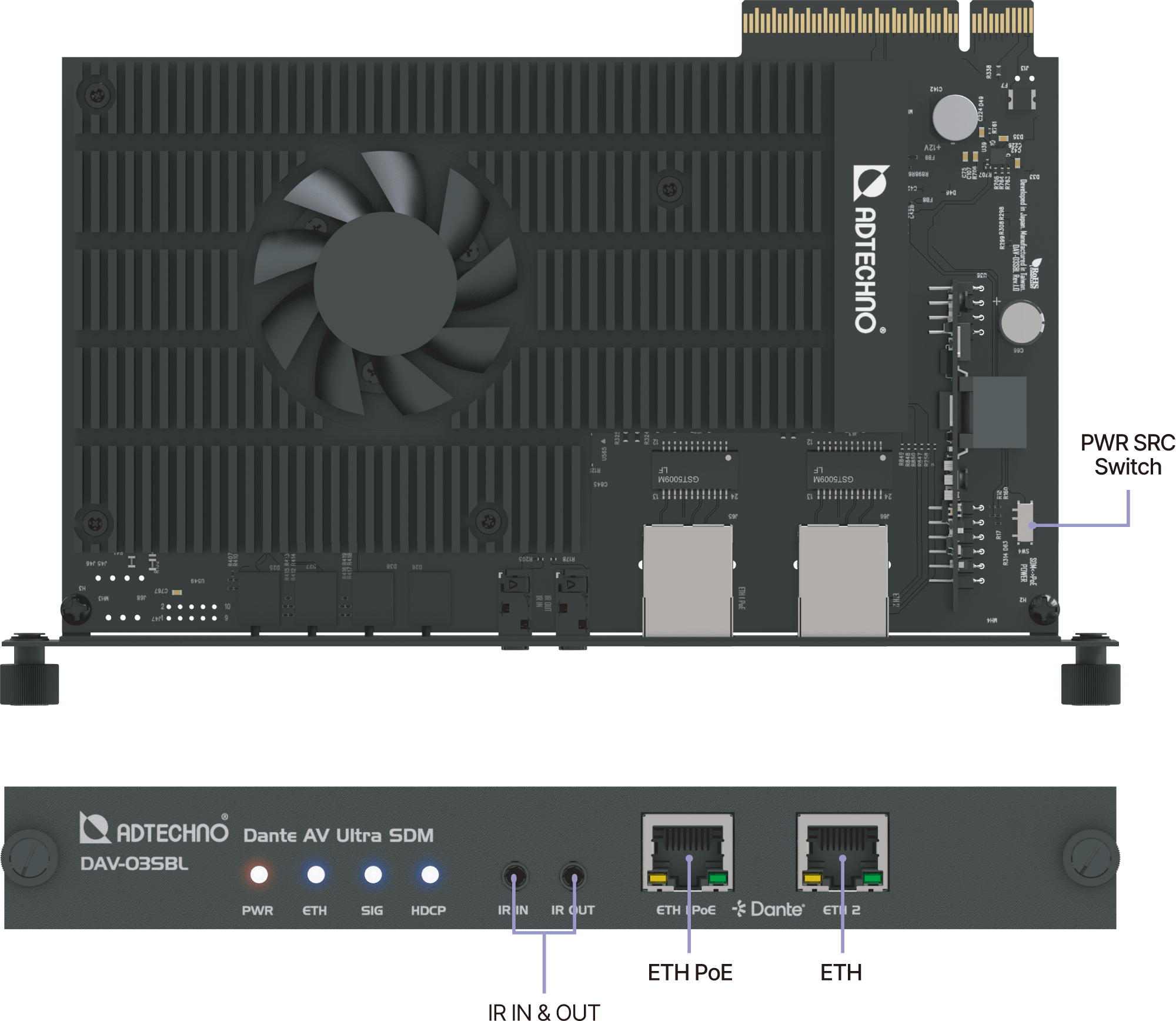

Connexions

Connections

Spécifications techniques

DAV-03SBL – Module d’affichage intelligent Dante AV Ultra – Dante AV Ultra Colibri vers Intel® SDM

Entrée Audio/Vidéo : 1 x RJ-45 avec PoE – 1GbE
Sortie Audio/Vidéo : 1 x connecteur SDM (Golden Finger), 1 x RJ-45*
Entrée IR : 1 x prise jack stéréo 3,5 mm
Sortie IR : 1 x prise jack stéréo 3,5 mm
Interface I/O SDM : 1 x HDMI 2.0, 1 x USB HID, 1 x RS-232, 1 x Ethernet (1000BASE-T)
Distance maximale : 100 mètres avec câble CAT 5e/6
Dimensions : 195 (L) x 112 (P) x 25 (H) mm (hors saillies)
Alimentation : PoE 802.3af ou via hôte SDM
Consommation électrique : max. 10 W
Température de fonctionnement : de 0 à 40 °C (32 à 104 °F)
Température de stockage : de -40 à 60 °C (-40 à 140 °F)
Humidité de fonctionnement : 10 à 90 %, sans condensation
Contenu de la boîte : 1 x DAV-03SBL, 1 x guide utilisateur rapide
Garantie : 1 an

Formats

Format de sortie vidéo SDM
(DAV-03SBL)

4096 x 2160p : 23.98 / 24 / 25 / 29.97 / 30 / 50 / 59.94 / 60 Hz
3840 x 2160 : 23.98 / 24 / 25 / 29.97 / 30 / 50 / 59.94 / 60 Hz
2560 x 1600 : 60 Hz
1920 x 1200p : 60 Hz
1920 x 1080p : 23.98 / 24 / 25 / 29.97 / 30 / 50 / 59.94 / 60 Hz
1600 x 1200 : 60 Hz
1280 x 720p : 50 / 59.94 / 60 Hz
1080i : 50 / 59.94 / 60 Hz
1024 x 768 : 60 Hz
576p 50

*YCbCr 4:2:0 n’est pas pris en charge.
*La 4K est prise en charge uniquement en 8 bits.
*Le 576P est affiché au format d’image 4:3.
