4入力2出力マルチフォーマット対応プレゼンスイッチャーAMF42AU
- 最大4K UHD 60Hz 4:4:4までのフォーマットに対応
- HDMI入力 x3系統、USB Type-C入力（DP1.2）x1系統
- HDMI出力 x2系統 ※1、HDBaseT出力 x1 ※2
- シームレス切換
- 外部音声入力 x3系統（内1系統ファンタム電源48V対応）
- バランス、アンバランスオーディオ入出力対応
- オーディオディエンベデッド機能（アナログ＋デジタル 各1系統）
- トークオーバー機能
- HDBaseTで各種信号を最大70m延長（4K信号は最大40m）
- 専用HDBaseT受信器経由でのRS-232コマンド送信
- 多様な制御方法 │ 本体タッチボタン / IRリモコン / ウェブGUI / RS-232
- USB Type-C経由PD対応（最大40W）
- EIAラックマウント取付対応
ダイレクトショップ
型番: AMF42AU
本体価格: OPEN
JANCODE: 4582169236163
関連リンク
Introduction
AMF42AUは、最大4K@60 4:4:4（18Gbps）信号入力が可能なHDMI入力3系統とUSB Type-C入力1系統の計4系統入力端子に、任意のフォーマットへアップ（ダウン）スケーリング変換、および、ルーティング出力可能な2系統のHDMI出力と1系統のHDBaseT出力端子を搭載したシームレス切換対応マルチフォーマットプレゼンスイッチャーです。
HDBaseT端子からの出力はHDMI 2出力にルーティングされた信号出力が可能で、カラースペース変換（CSC）機能を搭載。CSC機能を搭載したHDBaseT受信器にCAT5e以上のLANケーブルを介して接続することで低データロスにてカラースペース再変換処理を行い、1080p信号を最大70m(4K 60Hz 4:4:4信号は最大40m)延長してディスプレイ機器に送出します。
出力ソースの選択や設定は本体前面パネルに搭載したタッチセンサーボタンや付属のリモコン、本体ウェブGUI経由で制御が可能な他、IR信号、RS-232、TCP/IP経由でのサードパーティーコントロールシステムとの統合が可能です。また、新しく検知された映像入力信号をスイッチャー本体が検知して自動切替するオートスイッチ機能を搭載しスムースな運用が可能となります。
入力オーディオフォーマットはステレオ2chに対応し、映像信号に重畳されたオーディオソースをディエンベデッド出力する光デジタルTOSLINK(S/PDIF)端子とアナログ音声出力用の5ピンターミナルブロック端子を搭載します。
また、HDMI出力にオーディオエンベデッドするためのアナログ音声入力用5ピンターミナルブロック端子2系統を搭載する他、48V ファンタム電源に対応したマイク入力用3ピンターミナルブロック端子はマイクレベルやラインレベル、バランス、アンバランスオーディオに対応します。
マイクからの入力音声を自動検知しBGMとマイクからのオーディオソースを任意設定した間隔や音量値で自動ミキシング制御するトークオーバー機能も搭載します。
本体には排熱性の優れた金属製筐体を採用し付属のブラケットで19インチEIAラックマウント規格1Uでのラック取付けが可能です。
AMF42AUは、講演会場や会議室、教育現場、展示会場、ホテル宴会場、結婚式場などでの映像切換演出や簡易的な音声制御を1台で制御可能なシームレス対応プレゼンスイッチャーソリューションです。
最大4K UHD対応HDMI/USB Type-C入力とスケーラ搭載HDMI/HDBaseT出力
最大4K@60Hz 4:4:4（18Gbps）映像入力に対応した3系統のHDMI、モバイル機器との接続が可能な1系統のUSB Type-C（DP1.2 altモード）の計4系統の入力端子に、任意のフォーマットにアップ（ダウン）スケーリング変換して出力する2系統のHDMI出力と1系統のHDBaseT出力を搭載します。
2系統のHDMI出力は個別にルーティングが可能で、任意の入力信号を選択することが可能です。また、HDBaseT出力端子はHDMI 出力2に選択された映像を分配出力します。

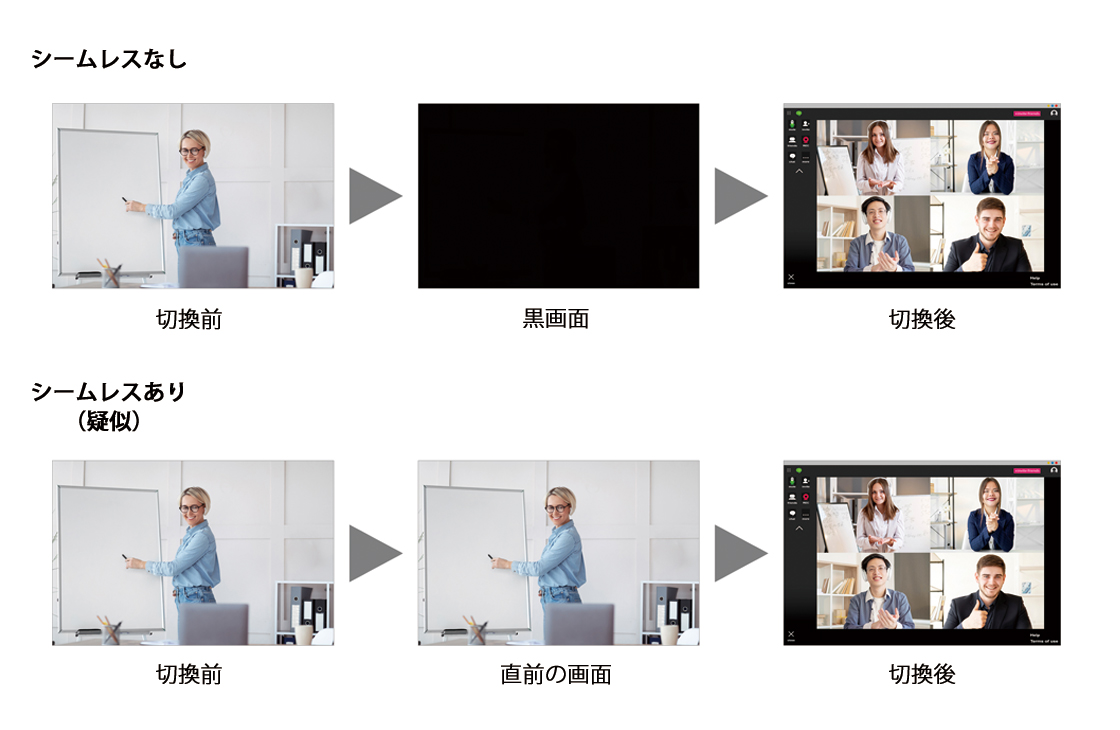

シームレス切換
入力信号切換時に黒画面を挟まない疑似シームレス切換に対応しています。
オーディオエンベデッド/ディエンベデッド
入力オーディオフォーマットはステレオ2chに対応し、映像信号に重畳されたオーディオソースをディエンベデッド出力する光デジタルTOSLINK(S/PDIF)端子とアナログ音声用の5ピンターミナルブロック端子を搭載します。
また、HDMI出力にオーディオエンベデッドするためのアナログ音声用の5ピンターミナルブロック端子2系統と3ピンターミナルブロック1系統を搭載する他、48V ファンタム電源に対応したマイク入力端子はマイクレベルやラインレベル、バランス、アンバランスオーディオに対応します。

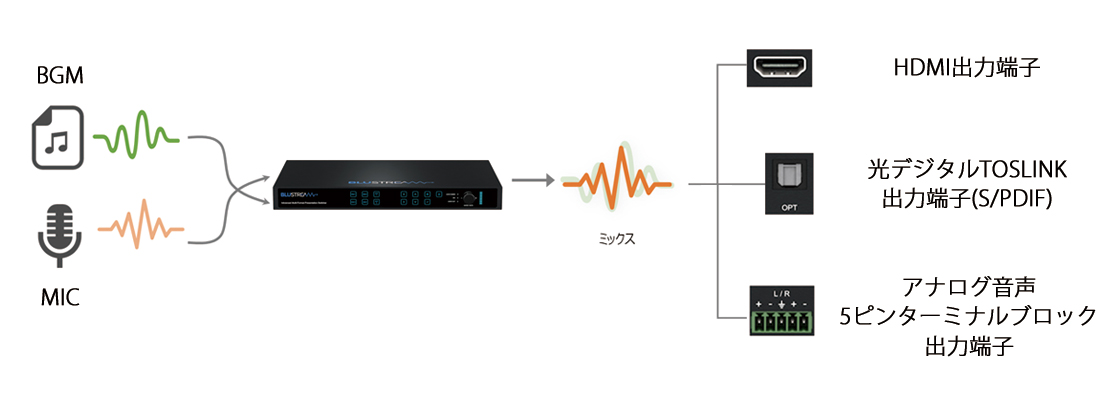

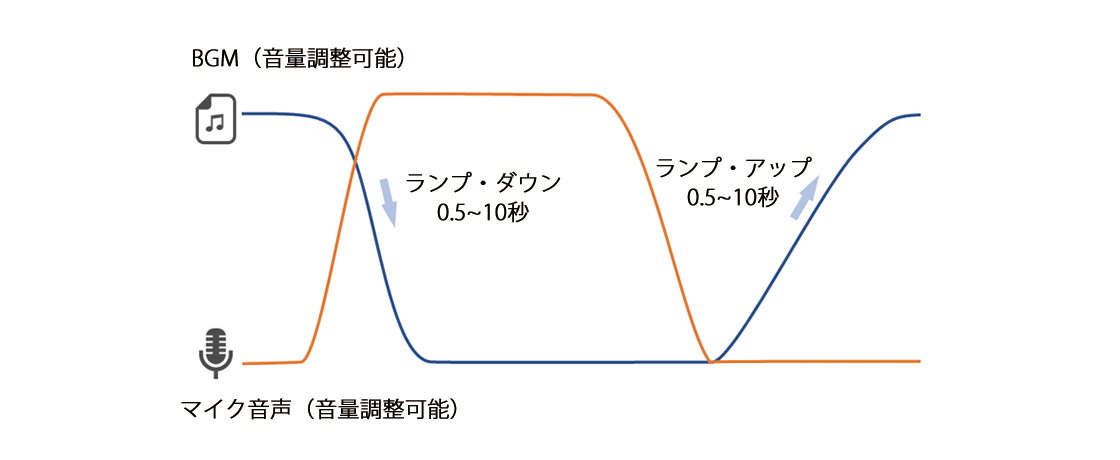

トークオーバー機能
マイクからの音声を自動検知しBGMとマイクからのオーディオソースを任意設定した間隔や音量値で自動ミキシング制御するトークオーバー機能を搭載します。マイクからのオーディオ信号を検知するとBGM音量を自動抑制（ランプ・ダウン）させて講演者の声を聞きやすくします。また、マイクからのオーディオ信号が任意設定した時間、未検知状態になるとマイク音量を抑制しBGM音量を自動的に元に戻します（ランプ・アップ）。

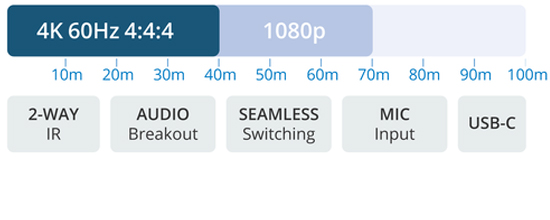

HDBaseTで各種信号を最大70m延長（映像/音声/電源/IR）
HDBaseT受信器と組み合わせることで映像、音声、電源（PoC）、IR信号を最大70mまで延長。HDBaseT出力端子はカラースペース変換（CSC）機能を搭載し、CSC対応したHDBaseT受信器に接続することで低データロスにてカラースペース再変換処理を行いディスプレイ機器に高画質な4K 60Hz 4:4:4信号を送出します。

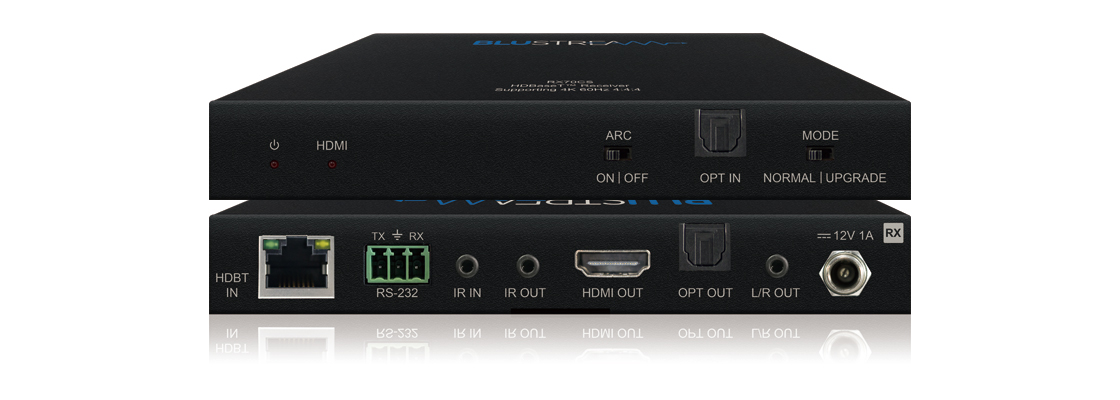

ARC対応HDBaseT CSC受信器 ［型番：RX70CS］
専用HDBaseT受信器経由でのRS-232コマンド送信
任意のRS-232コマンド（HEX/ASCII）を本機に保存し、本機電源のオンまたはオフをトリガーとしてRX70CS経由にて自動送信することが可能です。本機のシステム起動時にRS-232コマンドで動作する機器と自動で連携するなどの運用が可能です。
多様な制御方法│本体タッチボタン/IRリモコン/ウェブGUI/RS-232
出力ソースの選択や設定は本体前面パネルに搭載したタッチセンサーボタンや付属リモコン、本体ウェブGUI経由で制御が可能な他、IR信号、RS-232、TCP/IP経由でのサードパーティーコントロールシステムとの統合が可能です。また、新しく接続された映像信号をスイッチャー本体が検知して自動切替するオートスイッチ機能を搭載しスムースな運用が可能となります。
USB Type-C経由PD対応（最大40W）
USB Type-C入力端子は最大40WまでのPD（パワーデリバリー）に対応。接続したノートPCなどへ電源を供給することが可能です。
EIAラックマウント取付け対応
付属のブラケットで19インチEIAラックマウント 1U相当への取付けが可能です。

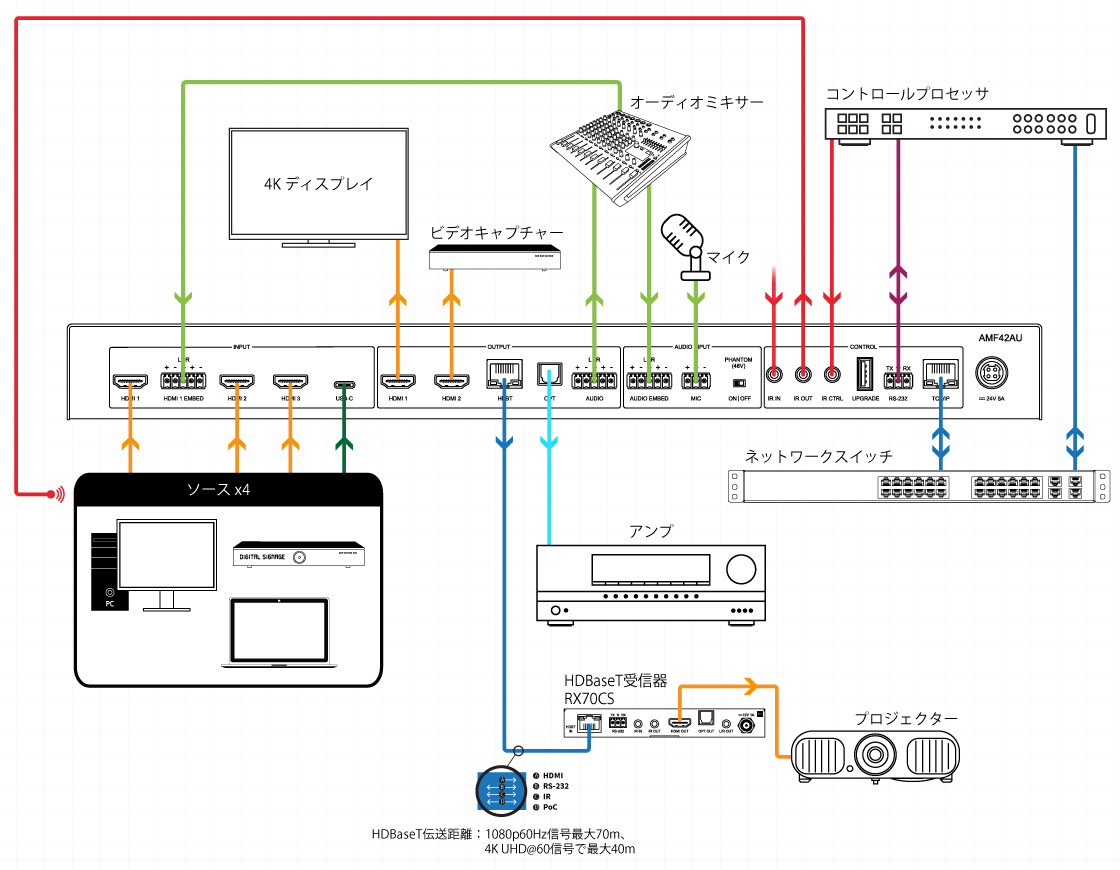

接続図

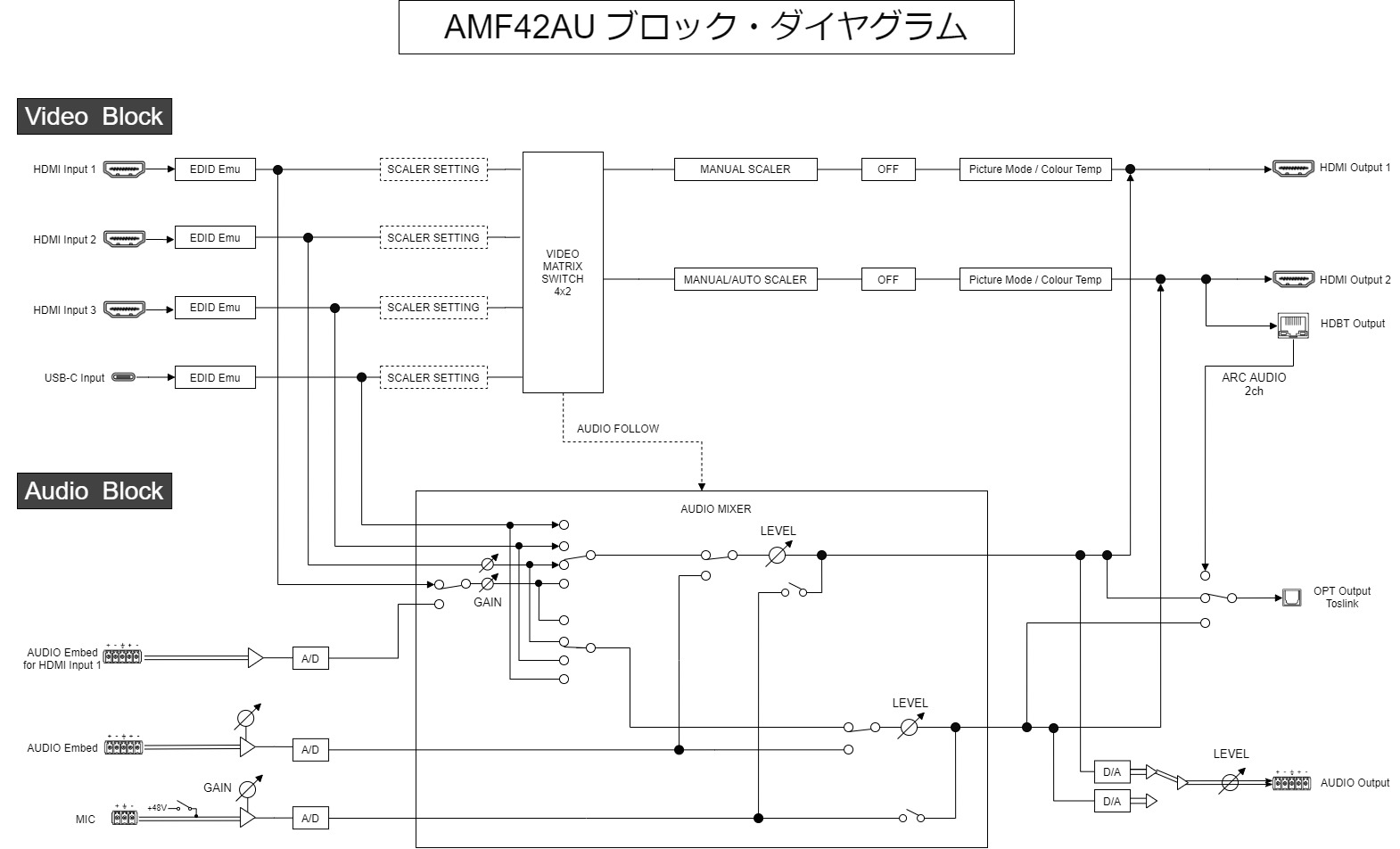

ブロックダイヤグラム

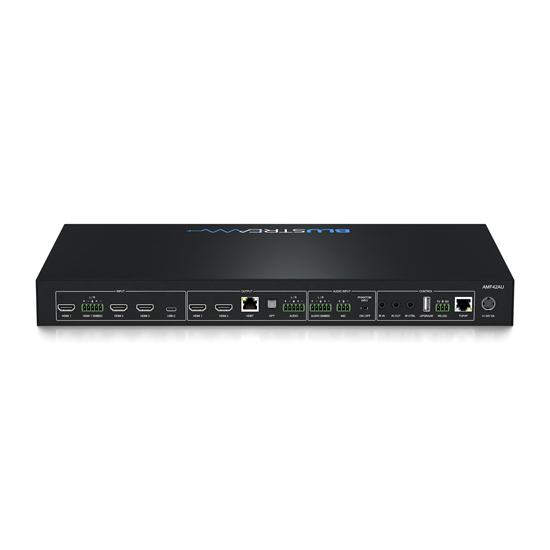

製品外観
対応HDBaseT受信器一覧
| 型番 | HEX70CS-RX | RX70CS |
|---|---|---|
| 映像（4K60 4:4:4） | 〇 | 〇 |
| 音声 | 〇 | 〇 |
| IR（双方向） | 〇 | 〇 |
| ARC | × | 〇 |
| RS-232コマンド送信 | × | 〇 |
製品仕様
| 製品型番 | AMF42AU | |
|---|---|---|
| 入力端子 | 映像 | HDMI x3 / USB Type-C x1（映像入力専用） |
| 音声 | 5ピンターミナルブロック x2（うち、HDMI入力1専用 x1）/ 3ピンターミナルブロック x1 | |
| 出力端子 | 映像 | HDMI x 2 ※1 / HDBaseT x1※2 |
| 音声 | 光デジタルTOSLINK（S/PDIF）x1 / 5ピンターミナルブロック x1 | |
| HDCP | 2.2/1.4対応 | |
| CEC | 対応 ※3 | |
| ARC | 対応 | |
| 音声チャンネル | PCM 2ch | |
| その他端子 | 3.5mmモノラルジャックx2（IR受信ケーブル用） / 3.5mmステレオジャックx1（IR送信ケーブル用） / 3ピンターミナルブロックx1（RS-232通信用） / USB タイプA（メス）x1（本体ファームウェアアップデート、 EDIDファイル読み込み用） / RJ-45端子（TCP/IP通信ウェブGUI用）※4 | |
| HDBaseT伝送距離 | 1080p60 48bit Color及びフルHD信号で最大70m / 4K UHD@60（18Gbps）信号で最大40m※5 | |
| PoC | 対応（受信器への電源供給） | |
| 入力電源 | DC 24V / 5A | |
| 消費電力 | 最大120W | |
| 動作温度 | 0℃～40℃ | |
| 保存温度 | -20℃～60℃ | |
| 動作湿度 | 10% 〜90%（結露なきこと） | |
| 本体寸法 | 437 mm x 264 mm x 44.5 mm（突起物含まず） | |
| 本体重量 | 約3,000g | |
| 同梱物 | ACアダプター x1 / 電源ケーブル x1 / 専用IRリモコン x1 / IR受信ケーブル x2 / IR送信ケーブル x1 / RS-232接続ケーブル x1 / 5ピンターミナルブロック x3 / 3ピンターミナルブロック x1 / 専用マウントブラケット（ネジ x 6）一式 / 本体用足x4（ネジ x4） / 注意事項・保証書 x1 | |
| 製品保証 | ご購入から3年間 | |
| 適合認証 | FCC/CE/PSE（ACアダプターのみ）/RoHS | |
※1 HDMI出力1端子、HDMI出力2端子は異なる映像を出力できます。
※2 HDMI出力2端子と同じ映像・音声を出力します。
※3 本機にウェブGUIから送信されるCECコマンド及び伝送するCECコマンドは、接続する機器によっては一部の操作ができない場合があります。
※4 RJ-45ポートは100Base-TX仕様です。
※5 ご利用頂く環境によって異なります。
※ USB Type-CはDP1.2及びAltモードに対応しています。
※ 入力された信号が4K 4:2:2フォーマットの場合、自動ダウンスケーリングは機能しません。
※ HDMI、HDMI ロゴ、およびHigh-Definition Multimedia Interface は、HDMI Licensing LLC の商標または登録商標です。
※ 全ての機器との動作を保証するものではありません。
※ 伝送距離はご利用環境などによって変動します。
※ 本製品は受発注品です。
※ 仕様は改良の為、予告なく変更する場合がございます。
※ 画像は全てイメージです｡
関連製品

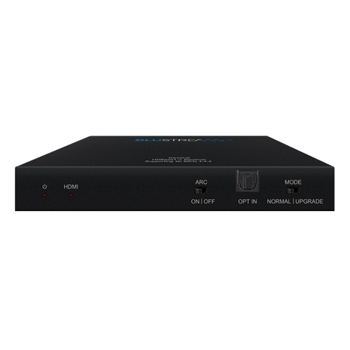

ARC対応HDBaseT CSC受信器
カラースペース変換（CSC）を搭載したARC対応HDBaseT受信器です。
RX70CS
標準価格: オープン
JANCODE： 4582169236255
ダイレクトショップ

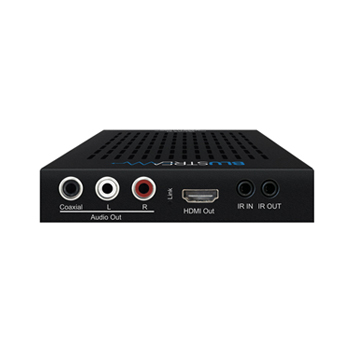

HDBaseT CSC受信器
