ARC対応HDBaseT CSC受信器RX70CS
- LANケーブルでビデオ・オーディオ信号を延長
- カラースペース変換（CSC）機能
- 最大 4K UHD 60Hz 4:4:4 / HDCP 2.2対応

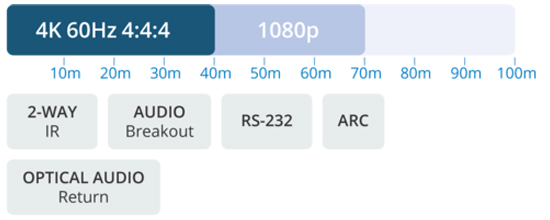

- 最大伝送距離：70m（1080p）/ 40m（4K）
- Dolby TrueHD、Dolby Atmos、Dolby Digital Plus、DTS-HD Masterのサラウンドオーディオフォーマットに対応
- オーディオディエンベデッド機能（光デジタルTOSLINK x1 / 3.5mmステレオミニジャック x1）
- 双方向でのIR信号伝送
- シリアル通信（RS-232）信号伝送
- PoC（パワー・オーバー・ケーブル）対応
ダイレクトショップ
型番: RX70CS
本体価格: OPEN
JANCODE: 4582169236255
関連リンク
Introduction
RX70CSは、カラースペース変換（CSC）を搭載したARC対応HDBaseT受信器です。CSC技術にてクロマサブサンプリングされたHDBaseT信号を低データロスにて再変換処理を行い高画質なHDMI信号に変換出力します。
受信したHDBaseT信号からオーディオ信号をディエンベデッドし同時出力する光デジタルTOSLINK（S/PDIF）とアナログ音声 3.5mmステレオジャックを各1系統、IR入出力端子を各1系統とコマンド通信用RS-232端子を搭載する他、送信器からのPoC給電にも対応します。
RX70CSは、講演会場や会議室、教育現場、展示会場、ホテル宴会場、結婚式場などでの映像切換演出や簡易的な音声制御を1台で制御可能なシームレス対応プレゼンスイッチャーソリューションです。
特長

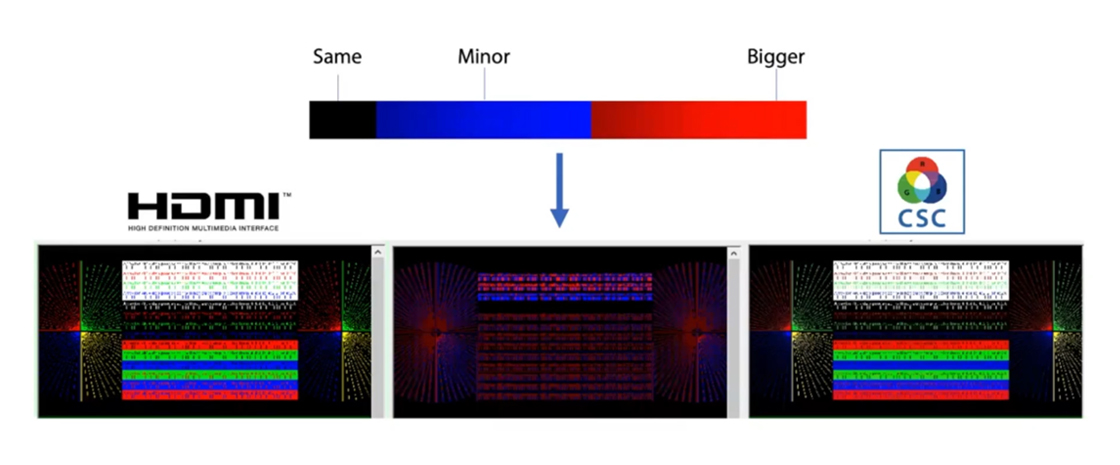

カラースペース変換（CSC）技術を用いたHDBaseT信号伝送について
HDBaseT 2.0の最大伝送帯域は10.2Gbpsのため、4K 60Hz 4:4:4のネイティブ4K UHD解像度の映像伝送は技術的に不可能です。ソースとディスプレイの設置距離が必然的に遠くなるマルチルームAV環境でも18Gbps帯域のビデオ信号を伝送する要望が数多く存在します。

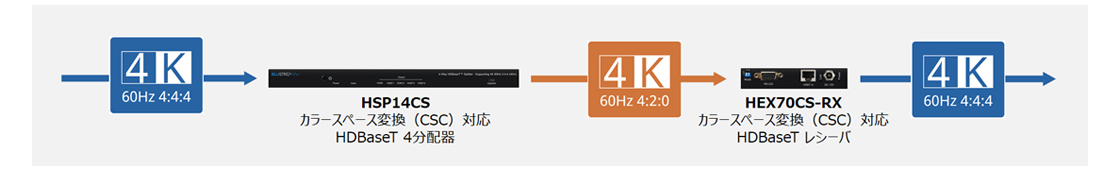

Blustream社では、4K HDR信号を技術的制限のあるHDBaseT 2.0規格にて伝送できるようカラースペース変換（CSC）技術をHDBaseT製品に実装しました。カラースペース変換では、4:4:4または、4:2:2からクロマサブサンプリングすることでHDMI信号のデータレートを低減させ、ネイティブ解像度とフレームレートを一定に保ちながら伝送。受信器側で低データロスにて再変換処理を行い高画質なHDMI信号に変換出力します。
※CSC対応製品では、ダイナミックHDR（dHDR）のデータ形式が異なるHDR10+やDolby Visionには非対応となります。これらのコーデックは映像伝送中に動的メタデータをパケット伝送するため、CSC技術上、これらの動的変動に合わせて映像伝送を行うことができません。

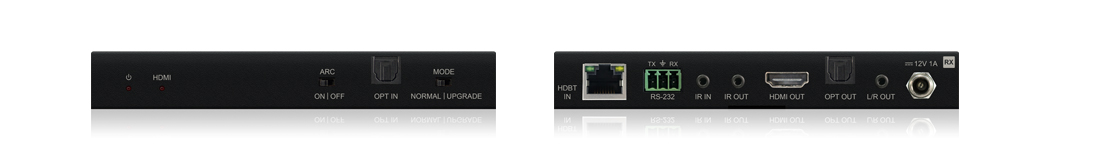

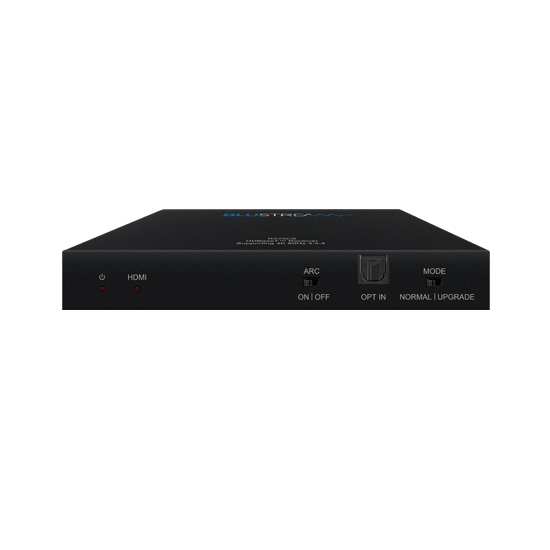

製品外観
受信器（RX）対応機種一覧
| メーカー | 型番 | 最大伝送距離 | 対応機能 | |||
|---|---|---|---|---|---|---|
| 映像/音声 | IR | ARC | PoC | |||
| Blustream | AMF42AU | 1080p 70m / 4K 40m | 〇 | 〇 | 〇 | 〇※1 |
※CAT6ツイストペアLANケーブルにて検証
※1) AMF42AUと接続する場合はRX70CSからのPoC電源供給には対応していません。
製品仕様
| 製品型番 | RX70CS | |
|---|---|---|
| HDMI規格 | 4KUHD@60(18Gbps)、HDR、CEC及びARC*1)対応 | |
| HDCP | 2.2/1.4 | |
| PoC | 対応（送信器→受信器単方向） | |
| 伝送距離 | 1080p60 48bit Color 及びフル HD の信号で最大 70m*1) / 4K UHD@60 の信号で最大 40m*1) | |
| 最大対応帯域幅 | 18Gbps | |
| IRパススルー | 対応（双方向） | |
| 入力端子 | 映像 | RJ-45（HDBaseT） x1 |
| 音声 | 光デジタルTOSLINK（S/PDIF）x1 | |
| 出力端子 | 映像 | HDMI タイプA x1 |
| 音声 | 光デジタルTOSLINK（S/PDIF）x1 / 3.5mmステレオミニジャック x1 | |
| その他端子 | 3.5mmステレオミニジャックx1（IR受信ケーブル用） / 3.5mmモノラルミニジャックx1（IR送信ケーブル用）/ 3ピンターミナルブロック（RS-232シリアル通信用） / DC入力ジャック x1 | |
| 入力電源 | PoCまたはDC 12V | |
| 消費電力 | 最大10W（PoC時およびDC12V時） | |
| 動作温度 | 0℃ 〜40℃ | |
| 保存温度 | -20℃～60℃ | |
| 動作/保存湿度 | 10% ～ 90%（結露なきこと） | |
| 外形寸法 | 140 x 84 x 19mm （突起物含まず） | |
| 本体重量 | 約285g | |
| 付属品 | 取付ブラケットx2 / 注意事項・保証書 x1 | |
| 保証期間 | ご購入から3年間 | |
| 適合認証 | FCC / CE / RoHS | |
※ 本機はドルビーデジタルサラウンド、DTSデジタルサラウンドシステムを搭載しています。
※ ドルビーラボラトリーズからの実施権に基づき製造されています。Dolby、ドルビー、Dolby Atmos、Dolby Audio、Dolby Vision、 “AAC”ロゴ及びダブルD記号はドルビーラボラトリーズの商標です。
※ DTS社からの実施権に基づき製造されています。 DTS、シンボル、DTSとシンボルの組み合わせ、DTS:XおよびDTS:Xロゴは米国およびその他の国におけるDTS社の登録商標または商標です。© DTS, Inc. All Rights Reserved.
※ 記載されている製品名・サービス名などは各社の商標､または登録商標です｡
※ HDBaseTは、HDBaseT Allianceの商標登録です。
※ 全ての機器との動作を保証するものではありません。
※ 伝送距離はご利用環境などによって変動します。
※ 外観､および各仕様につきましては予告なく変更する場合がございます｡予めご了承ください｡
※ HDMI､HDMI ロゴ､およびHigh-Definition Multimedia Interface は､HDMI Licensing LLC の商標または登録商標です｡
※ 画像は全てイメージです｡
関連製品

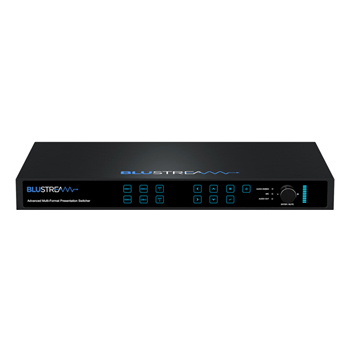

4入力2出力マルチフォーマット対応プレゼンスイッチャー
