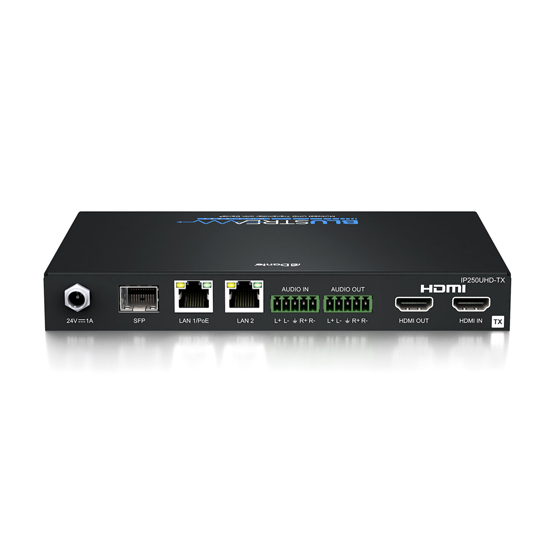

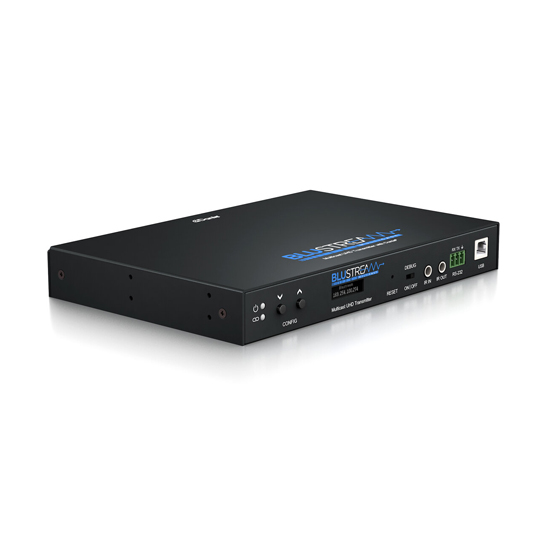

Dante対応マルチキャストUHD トランスミッタIP250UHD-TX
- 1Gbpsネットワークスイッチを介してHDMI信号を低遅延で伝送
- 1つのRJ45端子でAVoIPマルチキャスト、Danteオーディオ同時送受信
- 独立Dante入出力用RJ-45端子搭載
- LANケーブル1本でHDMI信号を最長100m伝送
- 最大対応解像度4K@30Hz 4:4:4、4K@60Hz 4:2:0
- HDCP 2.2準拠&EDIDマネジメント機能搭載
- ビデオ、オーディオ、IR、RS-232、USB/KVM 信号の個別ルーティング管理
- Dante入力・出力2chオーディオ対応
- オーディオルーティング機能
- 選べる電源入力PoEまたはDC24V
ダイレクトショップ
型番: IP250UHD-TX
本体価格: OPEN
JANCODE: 4582169237023
関連リンク
Introduction
Dante対応マルチキャストUHD は、1Gbネットワークスイッチを介して4K HDMI信号を低遅延で伝送します。独自ロスレス圧縮技術の採用でHDMI、IR、RS-232、USB/KVM、及びDanteオーディオ信号を1本のLANケーブルを使用して最大100m伝送します。また、1対1伝送以外にもネットワークスイッチを介したマトリックス伝送、ビデオウォール表示や1対多（マルチキャスト）伝送が可能です。
業界標準のDante規格に対応しており、映像/音声を分離して制御が可能。HDMI信号上に重畳された2chのオーディオ信号をDanteオーディオ信号として個別にエンコード、デコードまたは、HDMI出力端子へのエンベデッドが可能。ビデオ/オーディオ信号を任意にルーティングが可能です。
2系統のRJ-45ポートを搭載し、ポート1をAVoIP+Dante信号同時送信、ポート2をDante信号伝送、またはAVoIP信号伝送の専用ポートとして設定可能です。
AVoIPとDanteオーディオネットワークをポート1に統合して1つのネットワークで運用。または、ポート1・2をそれぞれ映像とDanteオーディオ専用ポートとして設定することで、映像と音声のネットワークを切り分けて運用することもできます。また、SFPポート（SFPモジュール別売）も搭載し、SFP対応スイッチを使用した長距離延長も可能となります。
Dante対応マルチキャストUHDシリーズ「IP250UHD」は、発売中のマルチキャストUHDシリーズ「IP200UHD」と互換APIコマンドを有し、 オプションのBlustream AV over IP製品専用コントロールモジュール 「型番：ACM200」を使用することで、各シリーズが混在した状態でも同一ウェブGUIにて設定と操作を行うことができます。
Danteオーディオ対応マルチキャストUHDは、コンサート会場、スポーツイベント、デジタルサイネージ、会議室、教育施設、医療現場など、既存または新規のDanteオーディオネットワークシステムと映像伝送システムを同時に構築する場合に最適なAV over IP伝送器です。
ビデオ、オーディオ、IR、RS-232、USB/KVM 信号の個別ルーティング管理
TX/RXオーディオルーティング機能
2つの動作モードで運用可能
AVoIPとDanteオーディオネットワークをポート1に統合して1つのネットワークで運用。
ポート1・2をそれぞれ映像とDanteオーディオ専用ポートとして設定することで、映像と音声のネットワークを切り分けて運用
製品仕様
| 製品型番 | IP250UHD-TX | |
|---|---|---|
| 映像・音声入力 | HDMI |
HDMI タイプA 入力端子 x1 HDCP 1.4/2.2、HDR ※1 CECパススルー ※2 対応 |
|
映像：最大解像度 3840x2160 @30Hz 4:4:4、4096x2160 @24Hz 4:4:4、4K @60Hz 4:2:0対応（EDID機能搭載） 音声：PCM 2ch、Dolby TrueHD、Dolby Digital Plus、DTS-HD MasterなどHDMIオーディオ対応 |
||
| LAN/SFP | RJ-45 x2（LAN 1/PoE：1000Mbps、LAN 2：100Mbps）、SFPスロットx1（1000Mbps、SPFモジュールは付属しません） | |
|
Mode 0設定時 ※3 LAN 1/PoEまたはSFP：AVoIP ※4 ※5 信号送/受信+Danteオーディオ送受信（LAN 2：信号無し） Mode 1設定時 LAN 1/PoE：AVoIP信号送/受信、 LAN 2：Danteオーディオ送受信（SFP：信号無し） |
||
| - | ||
|
Danteオーディオ信号 ※4 ※7 ※8 2ch、16/24/32ビット、44.1/48/88.2/96kHz、レイテンシー1/2/5ms |
||
| アナログオーディオ |
5ピンターミナルブロック入力端子 x1 ステレオL/R、バランス/アンバランス |
|
| S/PDIF | - | |
| 映像・音声出力 | HDMI |
HDMI タイプA出力端子 x1 ループアウト用 |
| LAN/SFP | RJ-45 x2（LAN 1/PoE：1000Mbps、LAN 2：100Mbps）、SFPスロットx1（1000Mbps、SPFモジュールは付属しません） | |
|
Mode 0設定時 ※3 LAN 1/PoEまたはSFP：AVoIP ※4 ※5 信号送/受信＋Danteオーディオ送受信 （LAN 2：信号無し） Mode 1設定時 LAN 1/PoE：AVoIP信号送/受信、 LAN 2：Danteオーディオ送受信（SFP：信号無し） |
||
|
Danteオーディオ信号 ※3 ※6 ※7 2ch、16/24/32ビット、44.1/48/88.2/96kHz、レイテンシー1/2/5ms HDMI音声、アナログ入力音声から選択 ※7 |
||
| アナログオーディオ |
5ピンターミナルブロック出力端子 x1 ステレオL/R、バランス/アンバランス HDMI音声、Danteオーディオ入力音声から選択 ※7 |
|
| その他入出力 | IR入力 | 3.5mmステレオミニジャックx1 ※8 |
| IR出力 | 3.5mmモノラルミニジャックx1 ※8 | |
| シリアル（RS-232） |
3ピンターミナルブロック x1 全二重300/600/1200/2400/4800/9600/19200/38400/57600/115200bps対応 |
|
| USB/KVM |
USB タイプB x1 HIDクラス相当 |
|
| 制御 | LAN/SFP | LAN 1/PoE端子またはSFPポート |
| IR入力 | - | |
| 伝送距離 | HDMI | 1080p最大5m、4K最大3m |
| RJ-45 | 伝送距離：CAT5e/6 最長100m ※9 | |
| SFP | 伝送距離はSFPモジュール仕様をご参照ください。 | |
| その他仕様 | 本体寸法（WxDxH） | 190 x 127 x 25mm（突起物含まず） |
| 本体重量 | 約650g | |
| 電源 | PoE 802.11af、または24V DC（ACアダプター別売） | |
| 消費電力 | 最大13W | |
| 動作温度 | 0 ～ 40℃ | |
| 保存温度 | -20 ～ 60℃ | |
| 動作/保存湿度 | 10% 〜 90%（結露なきこと） | |
| 同梱品 | IP250UHD-TX本体 x1 / IR受信ケーブル（IRR） x1 / IR送信ケーブル（IRE） x1 / 5ピンターミナルブロック x2 / 3ピンターミナルブロック x1 / 専用取付ブラケット（ネジx8個付き）x2 / SFPモジュール口用ゴムパッドx1 / ステッカー x1 / 使用上の注意・保証書 x1 | |
| 製品保証 | ご購入から3年間 | |
| 適合認証 | FCC Class B/ CE | |
※1 HDR10、HDR10+、Dolby Vision非対応
※2 ACM200のウェブGUIにて、CECを有効に設定してからご利用ください。（初期設定：CEC無効）
※3 ACM200のウェブGUIにて動作モード（MODE 0/1）を変更できます。IP250UHD-TXとIP250UHD-RXを同じ動作モードで運用してください。
※4 Blustream IP200UHD-RX、またはIP250UHD-RXへAVoIP信号を送信できます。
※5 AVoIP信号は映像・音声信号以外に、IR双方向、シリアル（RS-232）、USB/KVM信号が含まれます。
※6 Danteエンコーダとデコーダをパッチする場合、同じビットレート、サンプリング周波数に設定する必要があります。
※7 ACM200のウェブGUIにて音声を選択できます。
※8 Blustream 社の IR 赤外線製品は全て 5V にて設計されています。他社の IR 赤外線製品をご利用の場合は、5V IR であることをご確認ください。
※9 マルチキャスト製品を接続する CAT ケーブルは、正しい RJ45 ピン構成で終端してください。リンクCAT ケーブルは「ストレート」 (ピン対ピン) CAT ケーブルで、EMI 電磁干渉の影響を受けにくいT568B 結線規格で配線することを推奨します。Blustream 社では CAT6 ケーブルを採用することを推奨しています。特に、長距離を敷設する場合や、EMI の高いエリア、また4K 信号伝送する場合はカテゴリの高いケーブルをご利用ください。
※ HDMI、HDMI ロゴ、およびHigh-Definition Multimedia Interface は、HDMI Licensing LLC の商標または登録商標です。
※ Audinate®、Audinateのロゴ及びDante®は、Audinate Pty Ltdの登録商標です。
※ Dolby、ドルビー、Dolby Atmos、Dolby Audio、Dolby Vision、 “AAC”ロゴ及びダブルD記号はドルビーラボラトリーズの商標です。
※ DTS、シンボル、DTSとシンボルの組み合わせ、DTS:XおよびDTS:Xロゴは米国およびその他の国におけるDTS社の登録商標または商標です。© DTS, Inc. All Rights Reserved.
※ 全ての機器との動作を保証するものではありません。
※ 伝送距離はご利用環境などによって変動します。
※ 予告なく仕様変更する場合がございます。
関連製品

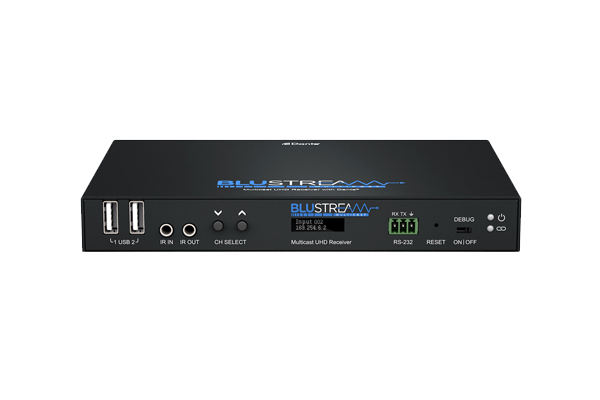

Dante対応マルチキャストUHDレシーバ
