マルチキャストUHD レシーバIP200UHD-RX
- 1Gbpsネットワークスイッチを介してHDMI信号を低遅延で伝送
- 運用上システムサイズ制限なし
- LANケーブル1本でHDMI信号を最長100m伝送
- ビデオアップ＆ダウンスケーリング機能
- 最大4K 30Hz UHD出力対応
- HDMIオーディオフォーマットに対応（Dolby TrueHD、Dolby Digital Plus、DTS-HD Masterなど）
- ビデオ、オーディオ、IR、RS-232、USB/KVM 信号の個別ルーティング管理
- PoE（Power over Ethernet）対応でネットワークスイッチからの電源供給に対応
- HDCP 2.2準拠＆EDIDマネジメント機能搭載
- アナログ2chオーディオ ディエンベデッド機能
- デイジーチェーン用LANループアウトポート搭載
- 広範囲DC入力電圧対応（24-56V）※ACアダプタ別売
- 4つの運用モード
- 台数無制限でのマトリックス伝送（1Gbps以上のネットワークスイッチが必要）
- ビデオウォール表示（ネットワークスイッチ有無、共に可）
- 1対1 HDMI延長（ネットワークスイッチ不要）
- 1対多 HDMI延長（ネットワークスイッチ不要）
ダイレクトショップ
型番: IP200UHD-RX
本体価格: OPEN
JANCODE: 4582169235869
関連リンク
関連ドキュメントダウンロード
Introduction
BlustreamマルチキャストUHDは1Gbpsネットワークスイッチを介してHDMI信号を低遅延で伝送します。独自ロスレス圧縮技術の採用でHDMI、IR、RS-232、USB/KVM信号を1本のLANケーブルを使用して最大100M 伝送します。
既存のLANケーブルインフラストラクチャを使用することで4K解像度の映像を複数のディスプレイへ簡単に伝送します。マルチキャスト製品はLANネットワークへ接続できる環境であれば映像ソースを設置する場所を選ばないため、典型的なラックマウントベースのマトリックススイッチャーと違い全ての映像ソースを1カ所にまとめて設置する必要はありません。
Blustreamマルチキャスト製品は市場に存在する多くの映像機器メーカーTVやAVハードウェアにて検証し互換性を確保しています。
Blustreamマルチキャストデバイスは数千ものマルチキャストソースとディスプレイを数キロメートル離れた場所に設置された環境であってもネットワークインフラストラクチャー上であれば、他の伝送システムと違い制約なしで伝送が可能となります。
技術情報
利用用途
- 商業施設、空港、病院、学校、スポーツバーなどにおけるHDMI映像・音声の長距離伝送及びマトリックスシステムの構築
- KVMエクステンダーとして、医療施設、倉庫、輸送管理センター、拡張型ワークステーションでのリモートアクセス
- コントロールルームなどにおけるマルチスクリーンの構築
- 大型イベント仮設施設におけるビデオウォール（最大9x9）型デジタルサイネージまたは、マトリックスシステムの構築
- 商用または住宅用映像伝送・制御システムへの組み込み

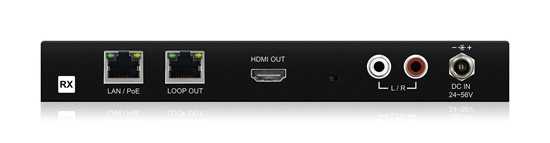

製品外観
製品仕様
| 製品型番 | IP200UHD-RX | |
|---|---|---|
| 映像・音声入力 | LAN |
RJ-45 x1、1000Mbps LAN/PoE端子：AVoIP信号を受信 |
|
AVoIP信号 ※1
映像：最大解像度3840x2160 @30Hz4:4:4、4096x2160 @24Hz4:4:4、4K @60Hz4:2:0 音声：PCM 2ch、Dolby TrueHD、Dolby Digital Plus、DTS HD MasterなどHDMI オーディオ対応 |
||
| 映像・音声出力 | HDMI | HDMIタイプA 出力端子 x1 HDCP1.4/2.2、HDR ※2 、CEC※3 パススルー対応 |
| 映像：最大解像度3840x2160 @30Hz4:4:4 、4096x2160 @24Hz4:4:4 、4K @60Hz4:2:0対応（スケーラ機能搭載） | ||
| 音声：AVoIP 音声とDante オーディオ入力音声から選択※7 | ||
| LAN |
RJ-45 x1 系統 1000Mbps LOOP Out端子：送信したAVoIP 信号をループアウト |
|
| アナログ | アナログ音声RCARCA（L/R R）出力端子 x1 ステレオL/R 、アンバランス |
|
| その他データ入出力 | IR入力 | 3.5mmモノラルミニジャック x1 ※4 |
| IR出力 | 3.5mmステレオミニジャック x1 ※4 | |
| シリアル（RS-232） |
3ピンターミナルブロック x1 全二重300/ 600/1200/2400/4800/9600/19200/38400/57600/115200bps対応 |
|
| USB/KVM |
USB タイプA x2 ※5 HIDクラス相当 |
|
| 制御 | LAN | LAN/PoE端子 |
| IR入力 | 3.5mmモノラルミニジャック x1 | |
| 伝送距離 | HDMI | 1080p@60Hz 最大10m、4K@30Hz 最大5m |
| RJ-45 | 伝送距離：CAT5e/6 最長100m ※6 | |
| その他仕様 | 本体寸法 | 190 x 114 x 25mm（突起物含まず） |
| 本体重量 | 約600g | |
| 電源 | PoE 802.11af、または24V DC（ACアダプター別売） | |
| 消費電力 | 最大10W | |
| 動作温度 | 0 ～ 40℃ | |
| 保存温度 | -20 ～ 60℃ | |
| 動作/保存湿度 | 10% 〜 90%（結露なきこと） | |
| 同梱品 | IP200UHD-RX本体 x1 / IR受信ケーブル（IRR） x1 / IR送信ケーブル（IRE） x1 / 3ピンターミナルブロック x1 / 専用取付ブラケット（ネジ付き）x1 / ステッカー x1 / 使用上の注意・保証書 x1 | |
| 製品保証 | ご購入から3年間 | |
| 適合認証 | FCC Class B/ CE/ RoHS | |
※1 AVoIP 信号は映像・音声信号以外に、IR 双方向、シリアル（RS-232）、USB/KVM 信号が含まれます。
※2 HDR10 、HDR10+ 、Dolby Vision 非対応
※3 ACM200 のウェブGUI にて、CEC を有効に設定してからご利用ください。（初期設定：CEC 無効）
※4 Blustream 社の IR 赤外線製品は全て 5V にて設計されています。他社の IR 赤外線製品をご利用の場合は、5V IR であることをご確認ください。
※5 接続する前に、USB デバイスの消費電力をご確認ください。本機から5V 300mA 300mA（合計値）以上のUSB 給電を行うと、本機が再起動を繰り返し、故障の原因になる場合がありますので、ご注意ください。
※6 Blustream 社では CAT6 ケーブルを採用することを推奨しています。特に、長距離を敷設する場合や、EMI の高いエリア、また4K 信号伝送する場合はカテゴリの高いケーブルをご利用ください。伝送距離はご利用環境などによって変動します。
※ HDMI 、HDMI ロゴ、およびHigh Definition Multimedia Interface は、HDMI Licensing LLC の商標または登録商標です。
※ 本機はドルビー（*1）デジタルサラウンド、DTS（*2）デジタルサラウンドシステムを搭載しています。
*1 ドルビーラボラトリーズからの実施権に基づき製造されています。Dolby 、ドルビー、Dolby Atmos、Dolby Audio、Dolby Vision、 “AAC" ロゴ及びダブルD 記号はドルビーラボラトリーズの商標です。
*2 DTSの特許については http://patents.dts.com をご覧ください。DTS 社からの実施権に基づき製造されています。 DTS、シンボル、DTS とシンボルの組み合わせ、DTS:X およびDTS:X ロゴは米国およびその他の国におけるDTS 社の登録商標または商標です。
©DTS, Inc. All Rights Reserved.
※ 全ての機器との動作を保証するものではありません。
※ 製品のデザイン、仕様、外観、価格は予告なく変更する場合がありますのでご了承ください。
USBポート仕様
| 規格 | USB 2.0 |
|---|---|
| 拡張 | Over IP、ハイブリッドリディレクションテクノロジ |
| 伝送距離 | 100m CAT6 |
| 伝送方式 | ネットワークスイッチ経由、または、LANケーブル直結 |
| 最大ダウンストリーム台数 | 5 |
| トポロジー | 1対１ 1対多（独占通信）：USB over IP 1対多（台数制限時の同時通信）：USB over IP⋆ 1対多（同時通信）：キーボード / マウス |
| 読み書き速度（目安） | Read：69.6Mbps、Write：62.4Mbps |
