HDMIインラインコントローラV2HD11CTRL-V2

HD11CTRL-V2

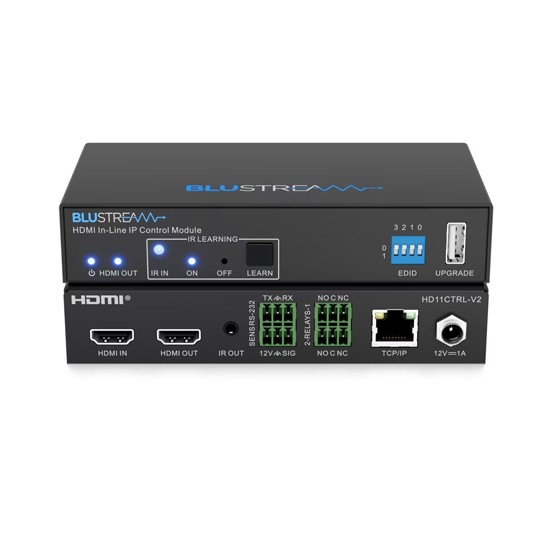

HD11CTRL-V2_TOP

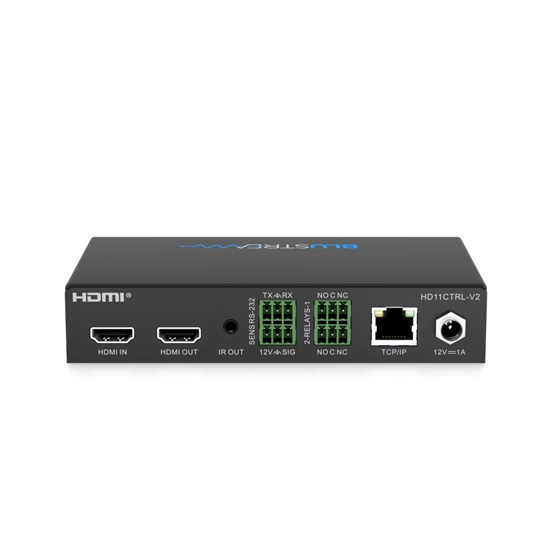

HD11CTRL-V2_BACK

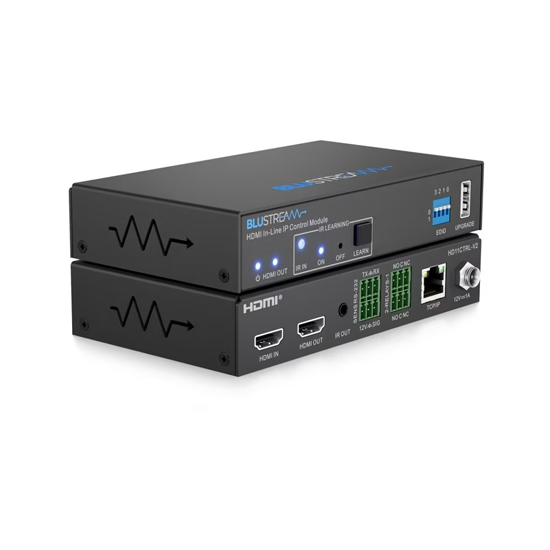

HD11CTRL-V2_斜め
  • 自動化HDMIコントロールモジュール
  • マクロ最大10パターン、各マクロ最大10個のコマンド設定可能
  • HDMI信号、センサーやスイッチとの連動
  • RS-232、IRリモコン、TCP/IP、CEC信号経由での機器制御
  • リレー制御での電動デバイス制御
  • 4K60Hz 4:4:4(18Gbps)フォーマット対応
  • HDCP2.2、HDR、CEC対応
  • EDID保持機能
  • Dolby TrueHD、Atomos、DTS-HD Master AudioのHDMIオーディオフォーマット対応

ダイレクトショップ

型番: HD11CTRL-V2
本体価格: OPEN
JANCODE: 4582169237450

 ダイレクトショップ

関連リンク

Introduction

 HD11CTRL-V2は、前モデルHD11CTRLの性能を大幅に向上させた次世代型HDMIインラインコントローラです。本製品は、HDMI入力信号(5V/TMDS)やセンサー信号の検知をトリガーとして、多様な制御信号を送出可能な高機能デバイスです。CEC、RS-232、IR信号、そしてTCP/IP経由でのディスプレイやプロジェクターの制御に加え、リレー制御による電動プロジェクタースクリーン、照明、ブラインドなどの操作も可能です。

 TCP/IPとの連携機能が新たに追加され、ウェブGUIを通じた直感的な操作が実現しました。本体には、4K@60Hz 4:4:4(18Gbps)対応のHDMI入出力端子、外部センサーやボタン接続用の端子、各種制御信号用の端子(IR、RS-232、TCP/IP)、そしてリレー制御用端子を搭載しています。これらの豊富な接続端子により、複雑なAVシステムの統合的な制御が可能となります。

 システムの起動と終了のトリガーは、HDMI信号の検知状態、外部センサーからの入力、またはその組み合わせで設定できます。トリガー検知後の動作として、HDMI CEC信号、IR信号、RS-232信号の送信、リレーの開閉、TCP/IP経由のコマンド送信などを柔軟に設定できます。さらに、EDID保持機能を搭載し、複数のディスプレイ機器を接続する際に発生しがちなEDIDハンドシェイク問題を解消します。

 HD11CTRL-V2は、会議室や教室などでのAVシステムに最適なソリューションを提供します。入退室や電源操作などをトリガーとしてシステム全体の起動から終了までを自動化することで、AV機器の設定に費やす時間を大幅に削減し、同時に不要な電力消費を抑制します。これにより、業務効率の向上と省エネルギーの実現に貢献し、SDGsの目標達成を支援します。高度な制御機能と使いやすさを兼ね備えたHD11CTRL-V2は、多様な環境で求められる効率的なAVシステム管理を可能にし、持続可能な社会の実現に向けた一助となる製品です。

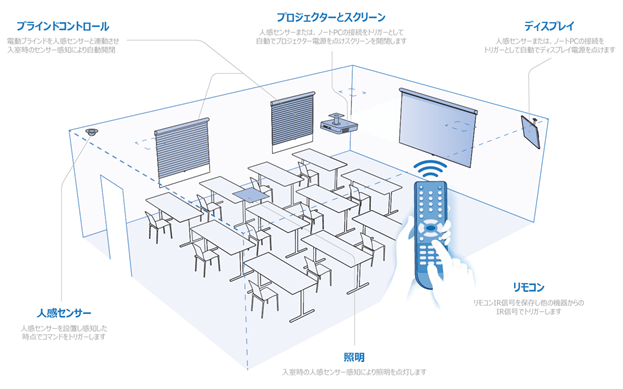

自動化HDMIコントロールモジュール

 人の動作、信号感知、またはボタン押下をトリガーとして電動ブラインド、プロジェクター、ディスプレイ、照明などを自動制御。トリガー感知から任意の設定時間が経過すると自動で全ての接続機器へ電源OFF信号を一斉送信します。部屋を利用する際の無駄な準備時間や電力エネルギー消費を自動抑制します。

自動化HDMIコントロールモジュール

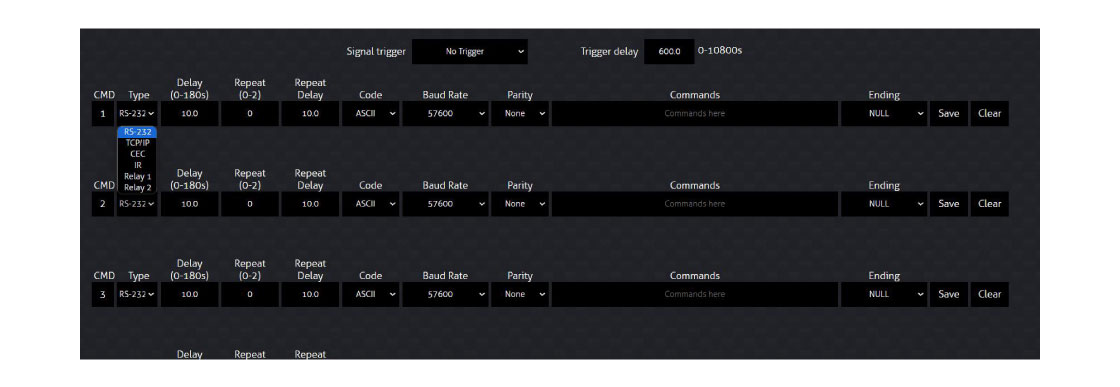

マクロ最大10パターン、各マクロ最大10個のコマンド設定可能

 HDMI信号の検知状態、外部センサーからの入力、またはその組み合わせをトリガーとし、HDMI CEC信号、IR信号、RS-232信号の送信、リレーの開閉、TCP/IP経由のコマンド送信等最大10個のコマンドを1つのマクロに設定でき、最大10パターンのマクロをウェブGUIにて設定可能です。

マクロ最大10パターン、各マクロ最大10個のコマンド設定可能

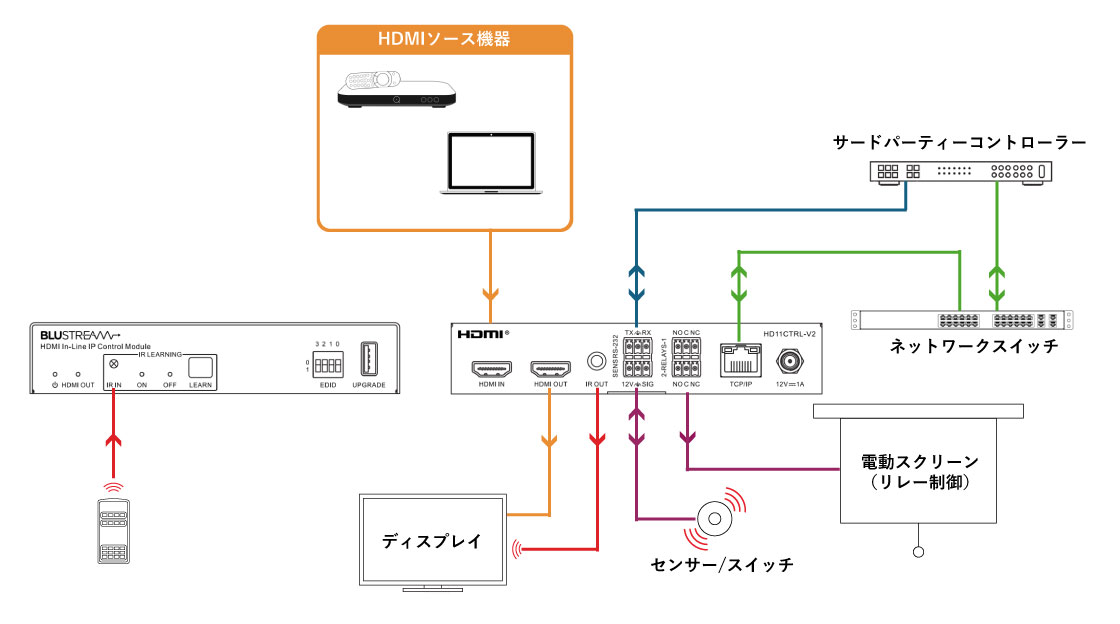

接続図

接続図

旧機種よりさらに進化した機能

HD11CTRL-V2
HD11CTRL-V2
HD11CTRL
HD11CTRL
トリガー入力信号 自動トリガー(HDMI信号の検知状態、外部センサーからの入力、またはその組み合わせ)手動トリガー(マクロ実行コマンド) 自動トリガー(HDMI信号の検知状態、外部センサーからの入力、またはその組み合わせ)
オートメーション出力信号 7種類(IR、リレー1、リレー2、HDMI CEC IN、HDMI CEC OUT、RS-232、TCP/IP経由コマンドから自由に選べる) 6種類(IR、リレー1、リレー2、HDMI CEC IN、HDMI CEC OUT、RS-232各1種類固定)
制御 ウェブGUI、RS-232、Telnet(TCP/IP経由) RS-232
本体に保存可能なIR信号 x30種類
EDIDプリセット x34種類
マクロ設定 x10パターン
本体に保存可能なIR信号 x5種類
EDIDプリセット x22種類
マクロ設定 x2パターン

製品仕様

製品型番 HD11CTRL-V2
入力端子 HDMI(タイプA)x1
出力端子 HDMI(タイプA)x1

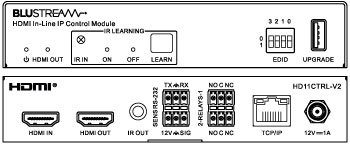

制御端子 センサー入力(3ピンターミナルブロック) x1 / RS-232(3ピンターミナルブロック)x1 / TCP/IP(RJ-45)x1 / IR送信用3.5mmモノラルジャック x1 / リレー制御(3ピンターミナルブロック) x2
その他I/O USBタイプA(カスタムEDID読み込み用)x 1
HDCP 2.2/ 1.4
CEC 対応
HDR 対応 HDR、Dolby Vision
EDID ※2 EDIDプリセット(ディップスイッチ14種類、ウェブGUI 34種類)、カスタムEDID保存、またはバイパス
最大解像度 ※3 4K@60Hz 4:4:4(18Gbps)
入力電源 DC 12V / 2A
消費電力 約2W
動作温度 0~40℃
保存温度 -20~60℃
動作/保存湿度 20~90%(結露のなきこと)
本体寸法 145 x 84 x 28mm(突起物含まず)
本体重量 約330g
同梱物 ACアダプター x1 / IR送信ケーブル x1 / RS-232接続ケーブル x1 / 3ピンターミナルブロック x3 / 専用マウントブラケットx2(ネジ付属) / 本体用ゴム脚 x4 / 保証書 x1
製品保証 ご購入日より3年間
適合認証 FCC / CE / PSE(ACアダプター) / RoHS

※1 全てのHDMIシンク機器での表示を保証するものではありません。
※2 EDID検知機能の自動認識によるフォーマット変換は4K及び1080pのみ対応です。
※3 以下①~④の機能はサポートしておりません。
  ①4K2K@60 4:2:2から1080Pへのダウンスケーリング。
  ②カラースペースの変換。(4:4:4→4:2:0等)
  ③フレームレートの変換。(60→59.94等)
  ④インターレースとプログレッシブの変換。(1080i59.94→1080p59.94等)
※ ARCは非対応です。
※ HDMI、HDMI ロゴ、およびHigh-Definition Multimedia Interface は、HDMI Licensing LLC の商標または登録商標です。
※ 本機はドルビーデジタルサラウンド、DTSデジタルサラウンドに対応しています。
※ ドルビーラボラトリーズからの実施権に基づき製造されています。Dolby、ドルビー、Dolby Atmos、Dolby Audio、“AAC”ロゴ及びダブルD記号はドルビーラボラトリーズの商標です。
※ DTS社からの実施権に基づき製造されています。 DTS、シンボル、DTSとシンボルの組み合わせ、DTS:XおよびDTS:Xロゴは米国およびその他の国におけるDTS社の登録商標または商標です。© DTS, Inc. All Rights Reserved.
※ 記載されているソフトウェア名・製品名・サービス名などは各社の商標、または登録商標です。
※ 全ての機器との動作を保証するものではありません。
※ 外観、および各仕様につきましては予告なく変更する場合がございます。予めご了承ください。
※ 画像は全てイメージです。
