- ■ ビデオ(BNC)・オーディオ出力端子を搭載
- ■ 多入力接続可能
- ■ 広視野角・高コントラスト液晶
- ■ 8msの応答速度
- ■ 壁掛け対応
- ■ 色温度設定対応
- ■ VESA（FPMPMI 75x75/100x100mm）対応
- ■ チルト機能搭載スタンド
型番: SD-15NW
本体価格: OPEN
JANCODE: 4582169231120
■Introduction
SD-15NWは、ビデオ(BNC端子)/ Sビデオ/VGA入力端子、ならびにビデオ(BNC端子)/ オーディオ出力端子を搭載した15型スクウェア液晶モニターです。
広視野角、高コントラスト、応答速度8msの液晶パネルを採用し、動きの速い映像でも残像を気にすることなくお使い頂けます。
また、ビデオ・Sビデオ・VGAの入力切替や画面自動調整、輝度・コントラスト調整はモニター下部のボタンでワンタッチ調整が可能です。
このほか、上25度・下5度のチルト機能、VESA規格75x75mm・100x100mmに対応しており、壁面への設置やマウントアームへの取り付けなど、場所を選ばず設置が行えます。
監視カメラの映像確認、組込機器、各種情報端末、サーバー等への設置や店頭販促用などに最適なモニターです。
- 個人で・・・DVD再生、PC表示用、大型ディスプレイ
- 業務用で・・・監視カメラ映像確認用、産業用組込機器、工場・生産ライン、店頭販促用、ショールーム、各種情報端末等
■特長

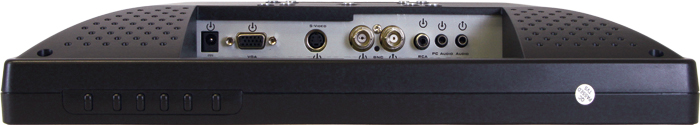

ビデオ(BNC)・オーディオ出力端子を搭載
ケーブル抜けを考慮し、ビデオ入出力にはBNC端子を採用。入力した映像をSD-15NWに表示し、パススルーにて外部モニターへ表示が可能です。
また、オーディオ出力端子を搭載し、モニターでの音声確認と同時にイヤホンや外部スピーカーへの出力が可能です。
多入力接続対応
入力端子を3系統装備しております。PCや映像再生機器、監視カメラ等からの映像をモニター下部のボタン一つで表示切り替え可能。機器ごとにその都度配線を変える必要がありません。
広視野角・高コントラスト液晶
上下140度/左右150度の広視野角、コントラスト比 700:1の液晶パネル採用。
壁掛け対応
モニター背面は75x75mmと100x100mmのVESA規格に対応。付属のスタンドを取り外して情報端末やスペースが取れない場所で壁掛けの運用が行えます。
※別途市販の壁掛け用金具、モニターアーム等をご用意ください。
色温度設定
環境に合わせてモニターの色温度が設定可能です。
ビデオ(BNC)・Sビデオ入力時は3段階設定。VGA入力時はsRGBやマニュアルでの色温度設定ができます。

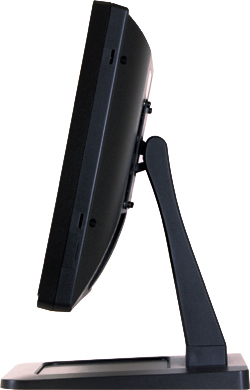

チルト機能搭載スタンド
お好みの角度でご使用頂けるよう、最大30度のチルト機能搭載。上方向25度、下方向5度までご利用頂けます。
■製品仕様
| 製品型番 | SD-15NW |
|---|---|
| 画面サイズ | 15型（4:3） |
| 最大表示解像度 | 1024 x 768（XGA） |
| 表示サイズ (横x縦/ 対角) |
305 x 229mm / 381mm |
| 輝度 | 250 cd/m2 |
| 視野角 | 150°/ 140°（水平/垂直） |
| 応答速度 | 8 ms |
| コントラスト比（標準） | 700:1 |
| パネル表面処理 | ノングレア（非光沢） |
| 表示・駆動方式 | 透過型TN液晶/アクティブマトリクスTFT液晶 |
| 表面硬度 | 3H |
| 映像入力 | ビデオ(BNC)/ Sビデオ/ VGA |
| 映像出力 | ビデオ(BNC)パススルー |
| 音声入力 | RCA(モノラル) ※ビデオ・Sビデオ入力時 3.5φジャック(モノラル）※VGA入力時 |
| 音声出力 | 3.5φジャック(モノラル） |
| スピーカー | 1W（モノラル） |
| 電源 | AC100-240V 50/60Hz DC12V |
| 最大消費電力 | ≦32W |
| 動作/保存温度 | 0～40℃/-20～60℃ |
| 動作/保存湿度 | 20～80%/15～85% ※結露なきこと |
| VESAマウントインターフェース | 75x75mm/ 100x100mm |
| チルト角 | 30度（上方向25度/下方向5度） |
| 本体寸法 | 364 x 284 x 58mm(本体のみ）/ 364 x 350x 240mm(スタンド部含む） |
| 本体重量 | 約3.8kg |
| 梱包時寸法(WxDxH)/ 重量 | 470 x 220 x 285mm / 約5.5kg |
| 同梱物 | ACアダプタ/ VGAケーブル/ 取扱説明書(保証書含む） |
| 適合認証規格 | FCC/ PSE（ACアダプタ）/ RoHS/ UL |
| 保証期間 | ご購入日より１年間 |
※当製品は、カタログ、パッケージに記載されていない使用環境・条件を全て保証するものではありません。
※記載されている会社名・商品名などは各社の商標または登録商標です。
※ビデオRCA端子からの映像入力を行うには。別途BNCへの変換アダプタ(RCAメス～BNCオス)をお買い求めください。
外形寸法図（pdf）
