12G-SDI対応4K Ultra HD 12.5型IPS液晶パネル搭載 業務用マルチメディアディスプレイ12.5型ワイド - UH1250S

  • 12.5" 4K UHD IPSパネル採用
  • マルチフォーマットSDI入出力(12G/6G/3G/HD-SDI)対応
  • 2種類のクワッド3G-SDI入出力方式対応(2SI/SQD)
  • 4系統のHDMI入力端子搭載(HDMI 2.0 x 1/ HDMI 1.4 x 3)
  • タリー機能搭載(ミニD-sub 9ピン)
  • 1/4 インチネジ穴搭載
  • 液晶保護用4Hプロテクトパネルを標準搭載
  • 軽量薄型設計に1/4インチネジ搭載
  • 2系統の電源入力に対応(DC/4ピンXLR)
  • 外部バッテリー接続に対応(背面Vマウント取付け穴搭載)

ダイレクトショップ

UH1250S(本体色:ブラック)
本体価格: OPEN
JANCODE: 4582169234015

 ダイレクトショップ

Introduction

 「UH1250S」は4K解像度(3840x2160)12.5 型ワイドタイプのIPS液晶パネルを採用した12G/6G/3G-SDI対応4K IPS液晶ディスプレイです。 12G-SDI や6G-SDI 1系統での4K表示の他、3G-SDI 4系統(クワッド3G-SDI)での4K表示にも対応します。また3G-SDI 4系統(クワッド3G-SDI)では2つの異なる方式(2SIまたはSQD)を選択可能です。他にも4K@60対応HDMI 2.0入力端子を1系統と4K@30まで対応可能なHDMI 1.4入力端子を3系統搭載し、Blu-rayなどの著作権付きデジタルコンテンツの再生に必要なHDCPにも対応します。※1)

 4K解像度IPS液晶パネルは従来のフルHD液晶パネルに比べ4倍の解像度を持った高精細液晶です。4K画質の液晶パネル上で4つのフルHD映像を同時表示させる『4分割画面表示』機能や2つの映像を上下または、左右に表示させる『2分割画面表示』機能、画面の中に小窓表示する『PinP(ピクチャー・イン・ピクチャー)画面表示』機能を搭載する他、『セーフティーマーカー』機能など映像制作者向けのアシスト機能も搭載します。  本体は堅牢なメタルハウジングデザインに加え、硬度4H(厚さ3mm)の液晶保護用アクリルパネルを標準で搭載。また液晶モニターの標準スタンドには、安定感のある直立固定型自立スタンドに固定用ネジ穴を搭載、現場使用でも抜群の安定感を誇ります。

 本体上下左右側面4カ所に1/4インチネジ穴を搭載、三脚やアームなどでの設置や壁掛けでの利用も可能です。電源は2系統入力に対応し付属のACアダプターからのDC入力のほか、XLR4ピン入力が可能で、本体背面中央部には市販のVマウントバッテリープレートを取り付ける専用ネジ穴を搭載します。また、DCコネクタの接続部はロック式コネクタを採用し設置現場でのケーブル抜け防止に適した設計となっております。

 映像製作現場での確認、4Kプレビューサブモニター、医療施設用、研究開発施設、展示会、各種イベント、機器への組込み等、4Kが必要なあらゆる業務用途から産業用途でご利用いただける4K業務用液晶ディスプレイです。

特長

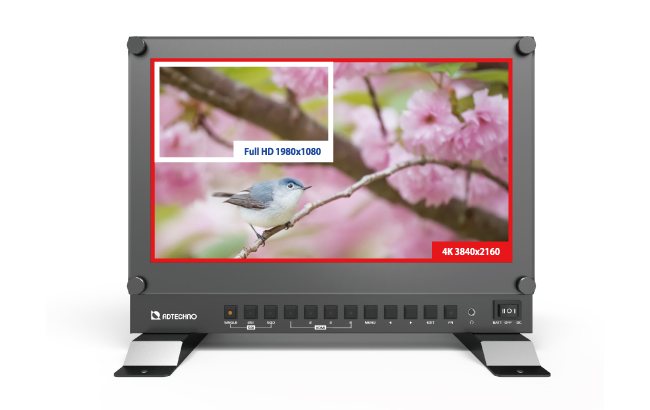

12.5" 4K UHD IPSパネル採用

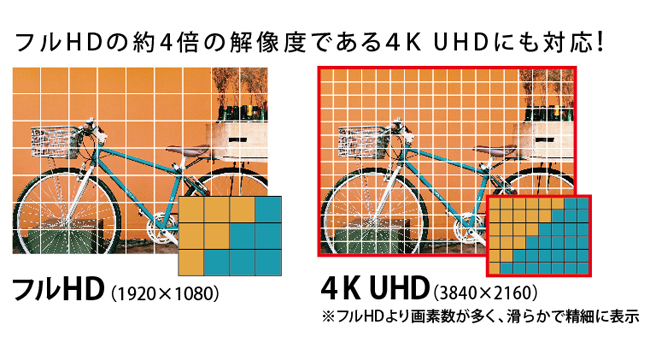

4K解像度IPS液晶パネルは、従来のフルHD液晶パネルに比べ4倍の解像度を持った高精細液晶。また、12.5型ながらも高輝度(350cd/m2)、広視野角(178°/178°)、高コントラスト比(1000:1)の液晶を採用しました。

12.5

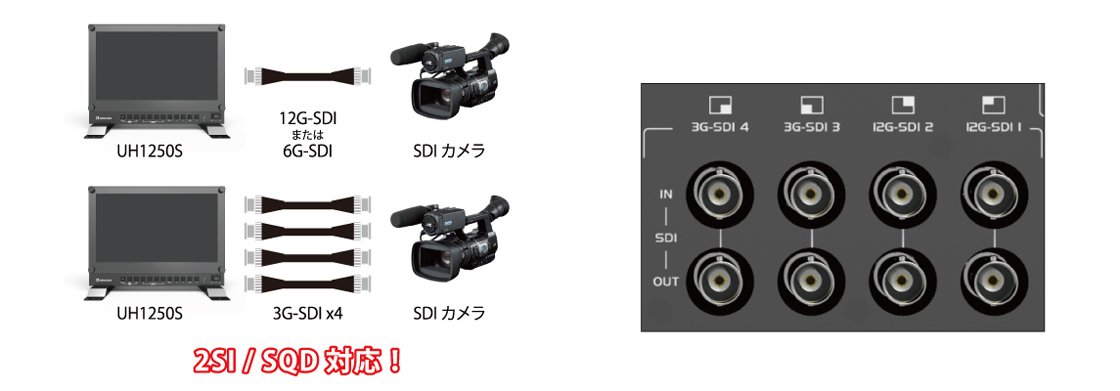

マルチフォーマットSDI入出力(12G/6G/3G/HD-SDI)対応と2種類のクワッド3G-SDI入出力方式(2SI/SQD)に対応

12G-SDI や6G-SDI1系統での4K表示の他、3G-SDI 4系統(クワッド3G-SDI)での4K表示にも対応します。3G-SDI 4系統(クワッド3G-SDI)では2つの異なる方式(2SIまたはSQD)を選択可能です。また、SDI出力端子も搭載し、入力したSDI信号をパススルーにて出力します。

マルチフォーマットSDI入出力と2種類のクワッド3G-SDI入出力方式に対応

4系統のHDMI入力端子搭載(HDMI 2.0 x 1/ HDMI 1.4 x 3)

4K@60対応HDMI 2.0入力端子を1系統と4K@30迄対応可能なHDMI 1.4入力端子を3系統搭載し、Blu-rayなどの著作権付きデジタルコンテンツの再生に必要なHDCP1.4にも対応します。※1)

4系統のHDMI入力端子搭載

タリー機能搭載(ミニD-sub 9ピン)

複数の映像や撮影機器がある状態で、どのモニターの映像が記録中(または放送中)かを知らせるために、モニター画面内の上辺に赤または緑を点灯するタリー機能を搭載します。

タリー機能搭載

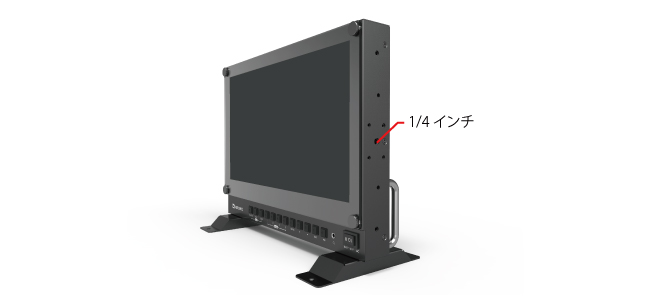

1/4 インチネジ穴搭載

本体上下左右側面4カ所に1/4インチネジ穴を搭載、三脚やアームなどでの設置や壁掛けでの利用も可能です。

1/4 インチネジ穴搭載

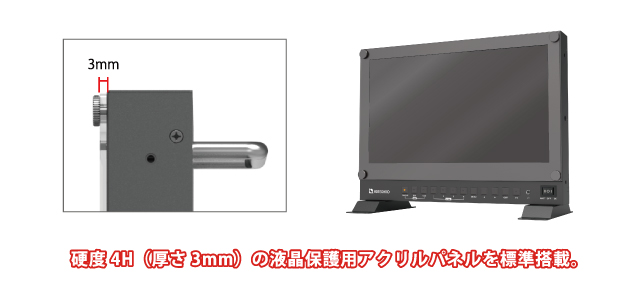

液晶保護用4Hアクリルパネルを標準搭載

本体は堅牢なメタルハウジングデザインに加え、硬度4H(厚さ3mm)の液晶保護用アクリルパネルを標準で搭載。また液晶モニターの標準スタンドには、安定感のある直立固定型自立スタンドに固定用ネジ穴を搭載、現場使用でも抜群の安定感を誇ります。

液晶保護用4Hアクリルパネルを標準搭載

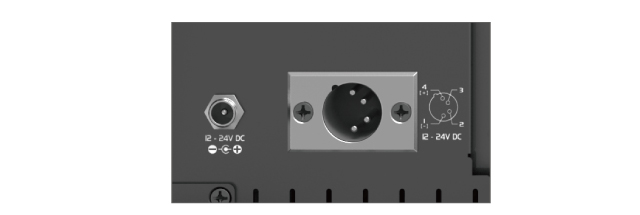

2系統の電源入力に対応(DC/4ピンXLR)

電源は2系統入力に対応し付属のACアダプターからのDC入力のほか、4ピンXLRコネクタからの電源供給が可能です。また、DCコネクタの接続部はロック式コネクタを採用し設置現場でのケーブル抜け防止に適した設計となっております。

2系統の電源入力に対応

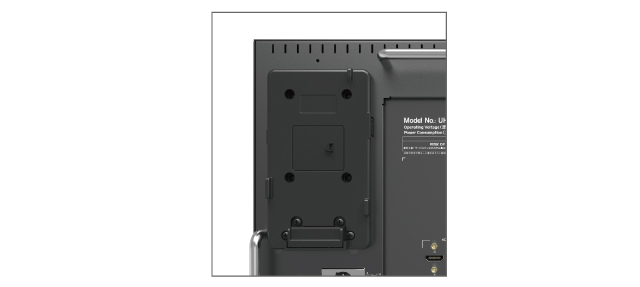

外部バッテリー接続に対応(背面Vマウント取付け穴搭載)

市販のVマウントバッテリープレートを装着するネジ穴を本体背面に装備。バッテリープレートから4ピンXLRコネクタ、またはDC入力へ電源ケーブルを接続する事で屋外での使用が可能となります。

外部バッテリー接続に対応

製品仕様

製品型番 UH1250S
本体色 ブラック
液晶 サイズ 12.5型16:9ワイド
パネル方式 IPS方式
表面加工度 アンチグレア
解像度 3840x2160
応答速度 30ms
輝度 350 cd/m2
コントラスト比 1000:1
視野角 178°(H)/178°(V)
液晶保護パネル アクリル製 硬度 4H
入力 12G-SDI x 2 / 3G-SDI x 2 / HDMI 2.0 x 1(HDCP 1.4) /
HDMI 1.4 x 3(HDCP 1.4)
出力 12G-SDI x 2 / 3G-SDI x 2 /
イヤホンジャック(3.5mmステレオミニピン)
その他I/O ミニD-sub9ピン(タリー用)
スピーカー 2W x 1(L)
バッテリー Vマウントプレート取付穴
1/4インチネジ 上下左右 各1つ
電源 DC 12~24V(推奨15V) / XLR 4ピン ※スイッチ切替式
消費電力 最大29W
動作温度 0 ~ 40℃
保存温度 -20 ~ 60℃
本体寸法 312(W) x 229(H) x 37(D) mm ※スタンド含まず
本体重量 約2,800g ※スタンド含まず
同梱物 ACアダプター / 取扱説明書
適合認証 FCC/CE/PSE(ACアダプター)/RoHS

※1) HDCP2.2は非対応です。
※2) 4ピンXLRケーブルは同梱しておりません。
※3) IDX社製『VマウントタイプリチウムイオンバッテリーE-HL9』での稼働時間は新品状態の理論値で約3時間です。
※4) バッテリー接続での動作可能駆動時間は、バッテリーの容量や消耗度合により変動します。
※ 画像は全てハメ込みです。また、全ての画像はイメージです。
※ HDMI、HDMI ロゴ、およびHigh-Definition Multimedia Interface は、HDMI Licensing LLC の商標または登録商標です。
※ 外観、および各仕様につきましては予告なく変更する場合がございます。予めご了承ください。
※ 全ての機器との動作を保証するものではありません。

入力対応フォーマット一覧表

クワッドリンク

信号 規格 解像度 周波数(Hz)
SDI
(1・2・3・
4ポート)
2SI 3840x2160 23.97/24/25/29.97/50/59.94/60
4096x2160 23.97/24/25/29.97/50/59.94/60
SQD 3840x2160 23.97/24/25/29.97/50/59.94/60
4096x2160 23.97/24/25/29.97/50/59.94/60

シングルリンク

信号 規格 解像度 周波数(Hz)
SDI
1・2ポート
HD-SDI 720p 50/59.94/60
1080p 23.976/24/25/29.97/30
3G-SDI 1080p 50/59.94/60
6G-SDI 3840x2160 23.976/24/25/29.97/30
4096x2160 23.976/24/25/29.97/30
12G-SDI 3840x2160 50/59.94/60
4096x2160 50/59.94/60
SDI
3・4ポート
HD-SDI 720p 50/59.94/60
1080p 23.976/24/25/29.97/30
3G-SDI 1080p 50/59.94/60
HDMI
(1ポート)
TVフォーマット
(RGB/4:2:2/4:4:4)
480p 59.94/60
576p 50
720p 50/59.94/60
1080p 23.976/24/25/29.97/30/50/59.94/60
3840x2160 23.976/24/25/29.97/30/50/59.94/60
4096x2160 23.976/24/25/29.97/30/50/59.94/60
PCフォーマット
(RGB/4:2:2/4:4:4)
800x600 60/75
1024x768 60/75
1280x768 60/75
1280x800 60/75
1280x960 60
1280x1024 60/75
1360x768 60
1366x768 60
1600x900 60
1600x1024 60
1600x1200 60
1920x1080 60
1920x1200 50/60
2560x1440 60
2560x1600 60
3840x2160 60
4096x2160 60
HDMI
(2・3・4ポート)
TVフォーマット 480p 59.94/60
576p 50
720p 50/59.94/60
1080p 23.976/24/25/29.97/30/50/59.94/60
3840x2160 23.976/24/25/29.97/30
4096x2160 23.976/24/25/29.97/30
PCフォーマット 800x600 60/75
1024x768 60/75
1280x768 60/75
1280x800 60/75
1280x960 60
1280x1024 60/75
1360x768 60
1366x768 60
1600x900 60
1600x1024 60
1600x1200 60
1920x1080 60
1920x1200 50/60

※ i(インターレース)表示には対応しておりません。
※ 4K UHD@50、59.94、と60はHDMI 1とSDI1及び2入力端子でのみ対応。
※ 4096x2160@50以上はHDMI 1とSDI1及び2入力端子でのみ対応。
※ HDRは非対応です。
※ YCbCr 4:2:0は非対応です。
