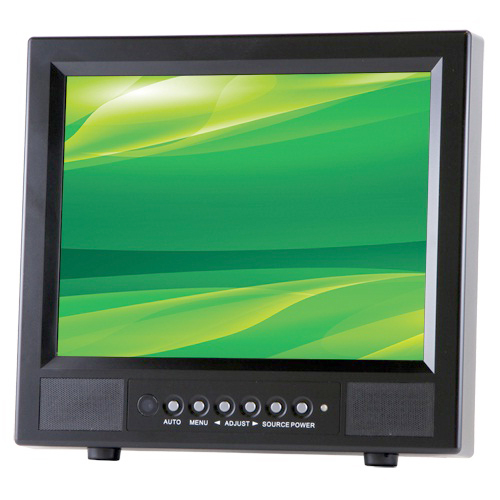

10.4型RS-485通信制御対応 業務用液晶モニター 「HS-ML1040」

  • ■ 高コントラスト液晶パネル使用
  • ■ ビデオ入力/出力・VGA入力端子搭載
  • ■ 3Dコムフィルターと3Dデインターレースエンジン搭載
  • ■ RS-485 制御対応
  • ■ PIP(ピクチャー・イン・ピクチャー)機能搭載
  • ■ 強固なメタル筺体採用
  • ■ スタンドと壁掛け用VESAネジ穴搭載

型番: HS-ML1040
本体価格: OPEN
JANCODE: 4582169231106



                                                                             販売終了

■Introduction

HS-ML1040は、VGA（640x480）10.4型液晶パネルに高速遠距離通信を可能とする「RS-485」インターフェースを搭載しマルチ入力信号（「VGA」「ビデオx2」）に対応した10.4型業務用液晶モニターです。
PTZ制御に対応したセキュリティカメラやカメラDVRをモニター側で制御可能となり高度な監視システム構築にご利用いただけます。 接続はVGA（D-Sub15ピン）に2系統のビデオ（BNC）入出力端子を搭載。パススルーでの映像を出力が可能。また、PIP（ピクチャー・イン・ピクチャー）機能を搭載し画面上へ任意の子画面を表示し2つの入力信号を同時に表示が可能です。
　本体背面は、メタルハウジングを採用。頑丈で強固な構造となっており信頼性に優れた業務用液晶モニターです。


  • ・セキュリティカメラの監視モニタとして
  • ・サーバールームや工場ラインでのモニタリング用として

■特長

高コントラスト液晶パネル使用
10.4型VGA液晶パネル採用


ビデオ入力/出力・VGA入力端子搭載
VGA入力と2系統のビデオ入力にパススルー対応したビデオ出力に対応。ビデオ端子は抜け防止を考慮しBNC端子を採用


3Dコムフィルターと3Dデインターレースエンジン搭載
映像のフレームをコントロールし動きの速い映像を鮮明に表示。奥行きと迫力のある立体的な映像を表示します。

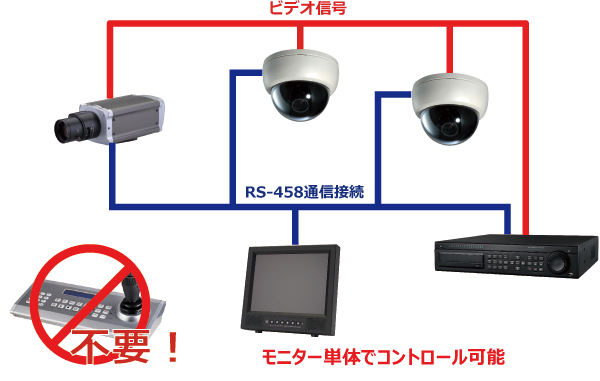

RS-485制御に対応
HS-ML1040はマルチドロップ接続に対応したRS-485シリアル通信規格に対応したピンジャックを2系統搭載し、PTZドームカメラやDVR制御をモニターの付属リモコンで直接コントロールすることが可能となります。PTZカメラ制御に必要であったキーボードコントローラを不要とし小規模での高度な監視システム構築に有効です。

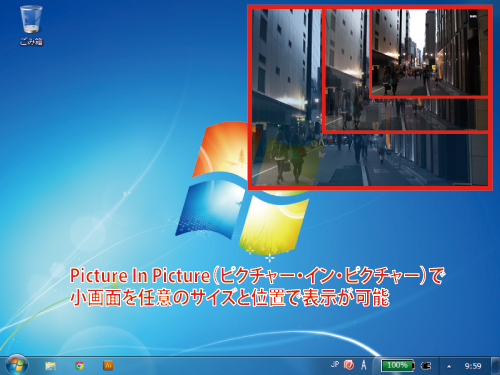

PIP（ピクチャー・イン・ピクチャー）機能搭載
2系統のビデオ信号、またはビデオ信号とVGA信号での2つの映像をメイン画面上に子画面でオーバーレイ表示することが可能です。用途に合わせて小窓のサイズを大・中・小で表示が可能で表示位置も任意に設定が可能です。また、2つの映像信号を左右並べて表示するPBP（ピクチャー・バイ・ピクチャー）にも対応します。



強固なメタル筺体採用
モニタ背面にはメタルハウジングを採用。頑丈で強固な作りとなっております。


スタンドと壁掛け用VESAネジ穴搭載
お好みの角度に調整可能な脱着式スタンドを搭載。本体背面にはVESA規格(75x75mm)ネジ穴を搭載し、壁掛けや機器への組み込みにも最適です。


■本体外観

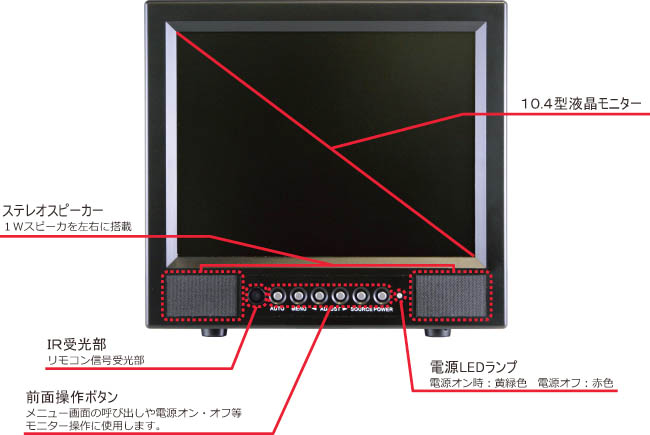

正面

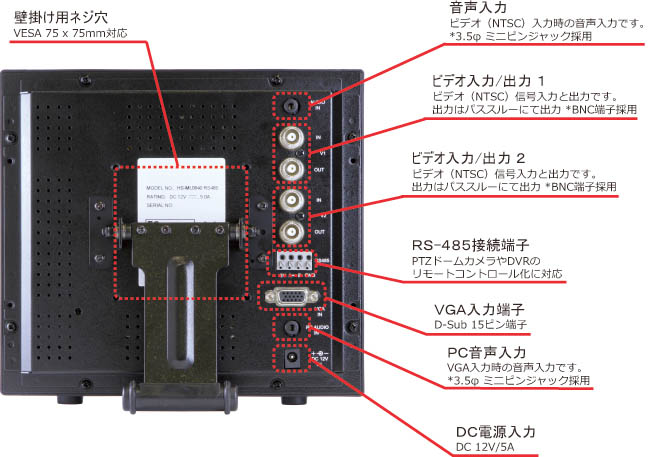

背面

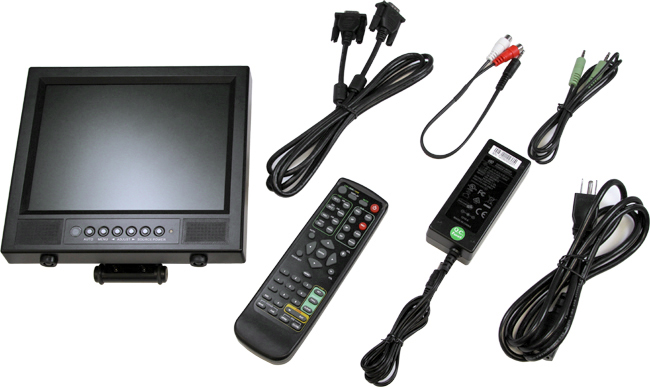

■同梱物

同梱物

■製品仕様

製品型番 HS-ML1040
画面サイズ 10.4型（4:3）
液晶解像度 640 x 480（VGA）
輝度 350 cd/m2
視野角 140°/ 110°（H/V）
応答速度 60 ms
コントラスト比 300:1

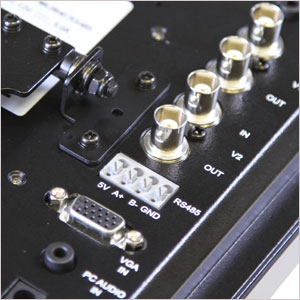

リモートコントロール RS-485（ピンジャック x2・＋/－）
プロトコル比 Pelco P / Pelco D / その他カスタマイズプロトコル
コントロール機器 PTZカメラ、DVRを付属リモコン制御
コントロールID PTZカメラ：1～255 / DVR：1～255
DC電源出力 ピンジャック x 2 / 5V / GND
映像入力 VGA/ ビデオ1(BNC)/ ビデオ2(BNC)
※ビデオ入力にRCA端子で接続する場合は、
別途「BNC(オス)～RCA(メス)変換アダプタ」をご用意ください。
映像出力 ビデオ1(BNC)/ ビデオ2(BNC)
※入力ビデオ信号をパススルーにて出力します。
音声入力 3.5φミニピンジャック x 2
入力周波数 H/30-60Hz、 V/60-75Hz
入力抵抗 75Ω
スピーカー 1W x 2
電源 入力：AC100V
出力：DC12V/5.0A
消費電力 ≦14.5W
動作/保存温度 -10℃～50℃/-20℃～60℃
本体寸法 261 x 223 x 42(mm) ※スタンド、突起部を含まず
本体重量 約1,700g ※本体のみ
同梱物 ACアダプタ/ VGAケーブル/ 3.5φミニピン～3.5φミニピンケーブル/
音声ケーブル（赤白RCA～3.5φミニピン）/ リモコン/ 取扱説明書
適合認証 FCC/ PSE（ACアダプタ）/ RoHS
※記載された仕様、デザイン、価格等は予告無く変更される場合があります。
※当製品は、カタログ、パッケージに記載されていない使用環境・条件を全て保証するものではありません。
※記載されている会社名・商品名などは各社の商標または登録商標です。

外形寸法図（pdf）
