9.7型 マルチインターフェース搭載タッチパネルIPS液晶モニター「CL97ST」「CL97STW」

  • ■ 高解像度(1024×768)・広視野角(水平 178°/垂直178°) スクウェアタイプの高画質IPS 液晶パネルを採用
  • ■ 5線式抵抗膜方式タッチパネルを採用し、
     入力精度と耐久性を向上
  • ■ ダウンスキャン表示機能搭載
  • ■ 薄型(約30mm 最薄部約15mm)
     軽量(約570g ※スタンド部除く)
  • ■ 低重心無段階調整可能な自立スタンド採用
  • ■ VESA マウントインターフェース規格
     FPMPMI 75x75mm 対応


HDCP対応モデルはこちら




販売終了致しました

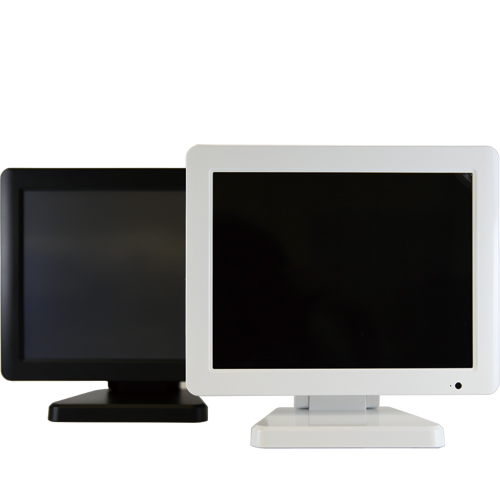

CL97ST (本体色:ブラック)
本体価格: OPEN
JANCODE: 4582169231359
販売終了致しました

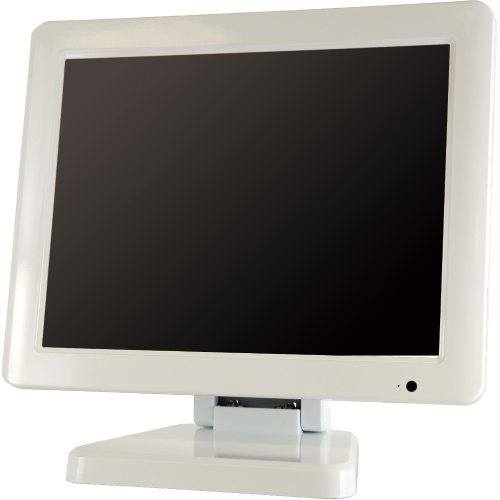

CL97STW (本体色:ホワイト)
本体価格: OPEN
JANCODE: 4582169231366

■Introduction

 「CL97ST」「CL97STW」は、9.7 型の小型液晶でありながら、解像度1024×768 (XGA)、輝度 (400 cd/m2)、広視野角 (水平178°/垂直178°)、及びコントラスト 比(600:1)のIPS 方式液晶パネルを採用。HDMI/DVI-D/VGA/ビデオ/オーディオのデジタルとアナログ両入力に対応した、5線式抵抗膜タッチパネル搭載多用途スクウェア型液晶モニターです。メニューボタンによる画角自動調整、ダウンスキャン表示にも対応しており、最大1920×1200 (WUXGA)までのアナログ映像入力に対応します。工場でのモニターや監視カメラ、ハイビジョン映像機器等、様々な映像機器との接続が可能です。

 タッチパネルは5線式抵抗膜方式を採用。従来の4線式と比較し、入力精度が高く耐久性が向上しています。付属のソフトウェアによりUSBケーブル制御でWindows 8 (32bit/64bit) / Windows 7 (32bit/64bit) / Windows XPに対応いたします。

 本体は厚さ約30mm、重量約630g の薄型軽量設計で、持ち運びにも便利です。取り外し可能な折りたたみ型の自立スタンドは、安定性が高く強固な作りで、モニター背面に搭載したVESA 規格75 x 75mm のネジ穴に固定。スタンド裏にも4 点フック穴を用意しており、壁掛け運用にも適しています。
 また、各種映像機器との接続用に専用のHDMI、DVI ケーブルが付属。VGA とビデオ(RCA)接続は、ケーブルの取り回しを考え、映像・電源・音声ケーブルを一本にまとめたSKS 接続ケーブルが付属します。

 「CL97ST」「CL97STW」は、あらゆる業務用途から産業用機械組み込み、個人ユースまで様々な利用用途でのご利用に最適な小型タッチパネル液晶モニターです。


  • ・工場ライン/サーバールーム/セキュリティカメラ監視用/各種組込機器
  • ・PCサブモニター・タッチ操作系ディスプレイ用、ビデオ会議、プレゼンテーション用
  • ・教育施設/展示会・各種イベント/ショールームでの映像によるインフォメーションディスプレイ等

■特長

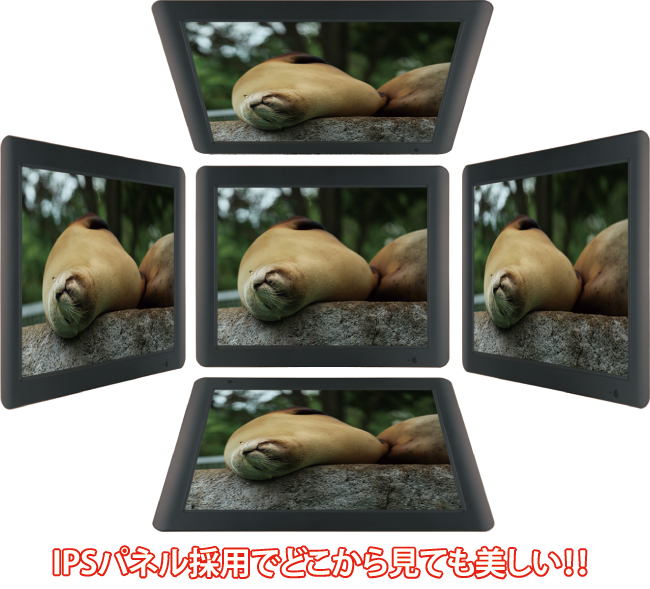

高解像度・広視野角IPS液晶パネル採用
解像度(1024x768)、輝度(300 cd/m2)、コントラスト比(600:1)、視野角(水平 178°/垂直 178°)のIPS方式液晶パネルを採用。9.7型の小型液晶に高解像度、広視野角液晶パネルを採用することで少ない色変色に鮮明な色彩での映像表示を可能としました。




5線式抵抗膜方式タッチパネルを採用し入力精度と耐久性を向上
4線式抵抗膜方式タッチパネルでの弱点であった耐久性や打鍵寿命を改善し優れた耐久性を持つ方式として開発された5線式抵抗膜方式タッチパネルを採用。耐久性と安定性以外にもスムーズな手書き性を実現します。

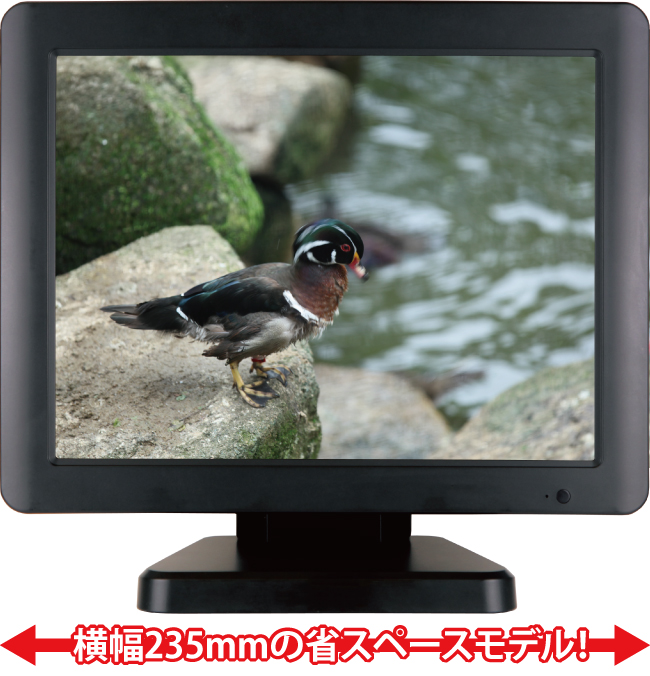

薄型、小型、軽量で設置や持ち歩きに便利
本体横幅約235mm、厚さ約30mm(最薄部15mm)の小型、薄型設計。スペースの限られた場所での設置可能です。また、本体重量約630gで持ち運びにも適した重さです。

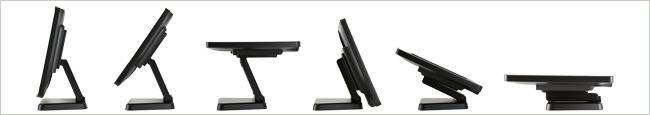

低重心無段階調整可能な自立スタンド採用
本体背面壁掛け用ネジ穴(VESA 75mm)に固定された無段階調整可能な自立スタンドで様々な角度での設置が可能です。また、スタンド背面にも壁掛け用フック穴を4つ搭載し設置したい角度での壁掛けを可能としました。

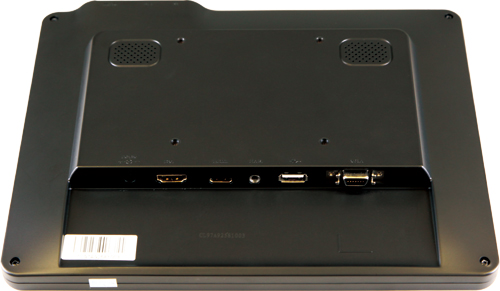

デジタル/アナログ入力両対応
HDMI、DVI-D、アナログRGB(VGA)、ビデオ入力のデジタルとアナログの両入力に対応。用途に合わせて映像入力信号を選択いただけます。また、アナログRGB(VGA)、ビデオ入力の際は、ケーブルの取り回しを考慮しACアダプターを接続するDC入力を1つのケーブルにまとめたSKS接続を採用。

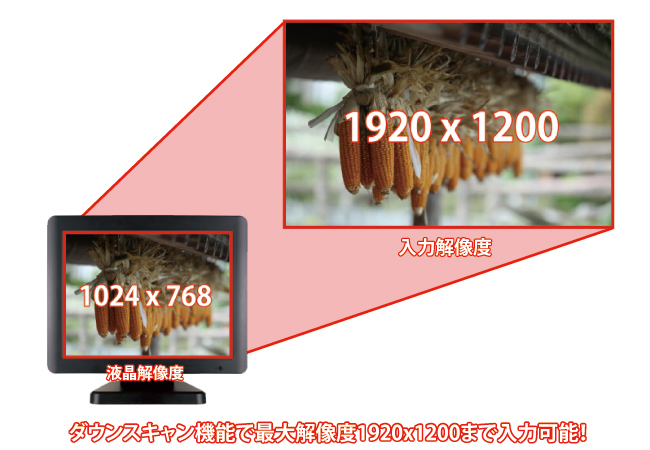

ダウンスキャン表示機能で、デジタル(最大1920×1080p)、アナログ(最大1920×1200(WUXGA))まで入力可能(スケーリング表示)
複数モニター接続時のミラーリング表示でも映像出力表示機器からは1つの解像度出力でモニター側でダウンスキャン表示が可能となります。映像出力機器から分配器等を通してサイズの異なった液晶モニターへ同じ映像を表示する際に重宝します。(HDCP非対応)

*映像表示比率について
アスペクト比 16:9の映像は、4:3に引き伸ばされて表示されます。ご注意ください!


■本体外観


■同梱物

■製品仕様

製品型番 CL97ST(本体色:ブラック)
CL97STW(本体色:ホワイト)
液晶サイズ 9.7型 スクウェア
液晶パネル IPS方式カラーTFT液晶パネル(LEDバックライト)
タッチパネル 5線式抵抗膜型(PC制御はUSB接続)
液晶解像度 1024 x 768
輝度 400 cd/m2
コントラスト比 600:1
視野角(H/V) 178°/ 178°
入力 HDMI(HDCP非対応)/ DVI-D/ VGA/
ビデオ(RCA)x2/ 音声(3.5mmステレオミニ)
※VGA/ビデオ/音声は付属のSKSケーブルを利用
スピーカー 1W x 2(ステレオ)
VESA(PRMPMI)規格 75 x 75 mm(本体背面)
電源 AC100V-240V 50/60Hz DC12V
消費電力 動作時最大10W以下 パワーセーブ時1W以下
動作温度 0℃~50℃
保存温度 -20℃~60℃
本体寸法(WxHxD) 238.3 mm×189.2mm×27 mm (スタンドを除く)
重量 本体:約570g(本体のみ)
同梱物 リモコン/ ACアダプタ/ スタンド/ 専用SKS接続ケーブル/
DVIケーブル(DVI-D-HDMI変換)/
HDMIケーブル(タイプA-C)/ USBケーブル/ タッチペン/
タッチパネルドライバーCD-ROM/ 取扱説明書
タッチパネル用
ソフトウェア対応OS
Windows10 / Windows 8.1 / Windows 8 (32bit/64bit) /
Windows 7 (32bit/64bit)
※他のOSはサポート対象外です。
適合認証 FCC/ CE/ PSE(ACアダプタ)/ RoHS
※記載された仕様、デザイン、価格等は予告無く変更される場合があります。
※当製品は、カタログ、パッケージに記載されていない使用環境・条件を全て保証するものではありません。
※記載されている会社名・商品名などは各社の商標または登録商標です。
※液晶パネルは非常に精密度の高い技術で作られていますが、画面の一部に画素欠けや常時点灯するドットがある場合があります。これは不良や機器の故障ではありませんので、予めご了承ください。また、本製品の有効ドット数の割合は99.99%以上です。


外形寸法図(pdf)

■入力対応解像度

アナログ
表示モード 水平周波数(kHz) 垂直周波数(Hz)
720X400 31.5 70
640X480(VGA) 31.5 60
37.8 72
37.5 75
800X600(SVGA) 35.1 56
37.8 60
43.9 70
48 72
46.8 75
1024X768(XGA) 48.3 60
56.4 70
57.7 72
60 75
1280X720(HD 720) 44.7 60
56.4 75
1280X768(WXGA) 47.7 60
56 70
60.1 75
1280X1024(SXGA) 64 60
74.6 70
80 75
1600X1200(UXGA) 75 60
87.5 70
1920X1080(フルHD) 67.2 60

デジタル

表示モード

周波数
480i 60
576i 50
720P 50/60
1080i 50/60
1080P 50/60

*映像表示比率について
アスペクト比 16:9の映像は、4:3に引き伸ばされて表示されます。ご注意ください!
