10.1型ワイド HD-SDI入力/出力端子搭載液晶モニター 「CL1013SDI」

  • ■ 高解像度・広視野角液晶パネル採用
  • ■ HD-SDI入力/出力端子搭載
  • ■ HDMI/Y.Pb.Pr(BNC)/ビデオx2系統(BNC)/音声(BNC)入力
  • ■ 2WAY電源供給(AC100V/4ピンXLR端子入力)
  • ■ 低重心無段階調整可能な自立スタンド採用・壁掛け運用も可
  • ■ イヤホンジャック搭載

型番: CL1013SDI
本体価格: OPEN
JANCODE: 4582169230895


■Introduction

CL1013SDIは、非圧縮デジタルHD映像とデジタル音声をBCNコネクタと同軸ケーブル1本で伝送できるデータレート1.485Gbpsに対応したHD-SDI(シリアルデジタルインターフェース)を搭載した10.1型ワイドHD-SDI入力/出力端子搭載液晶モニターです。
WSVGA高解像度(1024x600)、広視野角(上下110°/左右 140°)にARガラスコーティング保護フィルタ搭載の液晶パネルを採用。入力はHD-SDIのほか、HDMI、Y.Pb.Pr(BNC)、ビデオ(BNC)、音声(BNC)を搭載し、マルチフォーマットに対応。本体背面に1Wのモノラルスピーカーと側面に3.5φミニピンジャックでの音声出力端子を搭載。放送スタジオでの映像確認や、ハイビジョン監視カメラと接続しご利用いただけます。
電源は付属のACアダプタ、4ピンXLRケーブルからの2WAY電源入力に対応し、本体には高さ・角度を好みに変えられる無段階調節可能なスタンドを採用。さらにスタンド底部に2つのビス穴とモニター背面にはVESA規格75x75mmに対応しており、壁掛け運用にも適しております。耐久性や傷に優れた構造の上、使いやすさと堅牢さを重視した作りになっており、限られたスペースでの設置や必要な入力方式に合わせてお選びいただけます。
撮影現場での映像確認用モニターやセキュリティカメラと接続し監視用ディスプレイ等、幅広いアプリケーションにてご利用いただけます。

■特長

高解像度・広視野角液晶パネル採用
WSVGA(1024×600)、広視野角(上下110°/左右140°)の液晶パネルはさまざまな角度からでも鮮明な映像表示が可能です。




HD-SDI入出力端子を搭載
映像の長距離伝送が可能なHD-SDI入力端子を搭載。入力されたSDI信号をパススルー出力SDI端子も搭載。


HDMI・Y.Pb.Pr入力対応・ビデオ(2系統)
HDMI端子搭載。ダウンスキャン表示機能で最大1080p映像入力対応。また、撮影現場でのケーブル抜け防止を考慮し、Y.Pb.Pr、ビデオ(2系統)と音声入力にはBNC端子を採用。デジタルとアナログ両信号入力に対応します。




2WAY電源供給(AC100V/4ピンXLR端子)
付属のACアダプターからの電源供給と放送業界にて主流な4ピンXLR端子(キャノンコネクタ)からの電源供給が可能です。


本体内蔵スピーカーと音声出力端子搭載
1Wの本体内蔵スピーカー以外に3.5φミニピンジャックでの音声出力端子を搭載。
映像確認時、ヘッドセットでの音声確認も行えます。

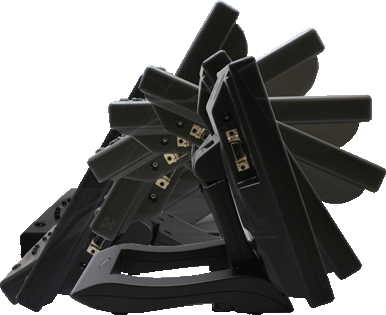

低重心無段階調整可能な自立スタンド採用
液晶パネルを様々な角度に設定できる折りたたみ式スタンド搭載。
設置場所に合わせて好みの角度に調整が可能です。また、スタンド底面には壁掛け時に有効な2つのビス穴を搭載。スタンドを折りたたんだ状態でも壁掛けが可能です。



■本体各部説明

■同梱物

■製品仕様

製品型番 CL1013SDI
製品型番 CL1013SDI
画面サイズ 10.1型
液晶解像度 1024 x 600(WSVGA)
輝度 250 cd/m2
視野角 140°/ 110°(H/V)
応答速度 5 ms
コントラスト比 500:1
入力 SD-SDI/ HD-SDI/ HDMI(HDCP非対応)/ Y.Pb.Pr(BNC)/ ビデオ1(BNC)/ ビデオ2(BNC)/ 音声モノラル(BNC)
※Y.Pb.Pr/ビデオ入力にRCA端子で接続する場合は、別途「BNC~RCA変換アダプタ」をご用意ください。
出力 SD-SDI/ HD-SDI/ 音声(3.5φミニピンジャック)
※RCA端子で接続する場合は、別途「BNC~RCA変換アダプタ」をご用意ください。
対応SDIフォーマット SD-SDI:720x480i@60Hz, 720x576i@50Hz
HD-SDI:1280x720p@50/59.94/60Hz, 1920x1080i@50/59.94/60Hz
スピーカー 1W x 1(モノラル)
電源 AC100V-240V 50/60Hz DC12V/4ピンXLR
消費電力 ≦6W
動作/保存温度 0℃~40℃/-10℃~60℃
本体寸法 259 x 170 x 36.5mm (スタンド部含まず)
本体重量 約1.2kg ※本体のみ
VESA(FPMPMI)規格 75 x 75mm 対応
同梱物 ACアダプター/ リモコン/
適合認証 FCC/ RoHS/ PSE(ACアダプタ)
SDI入力対応信号 3G-SDI 1920x1080p @50 / 50.94 / 60Hz
HD-SDI 1280x720p @ 50 / 59.94 / 60 Hz
1920x1080i @ 50 / 59.94 / 60 Hz
SD-SDI 720x480i @ 60Hz
720x576i @ 50Hz
※記載された仕様、デザイン、価格等は予告無く変更される場合があります。
※当製品は、カタログ、パッケージに記載されていない使用環境・条件を全て保証するものではありません。
※記載されている会社名・商品名などは各社の商標または登録商標です。
※液晶パネルは非常に精密度の高い技術で作られていますが、画面の一部に画素欠けや常時点灯するドットがある場合があります。これは不良や機器の故障ではありませんので、予めご了承ください。また、本製品の有効ドット数の割合は99.99%以上です。



※HDMI入力にて画角が収まらない場合、本体もしくはリモコンのMENUボタンを5秒程度押してください。 (モニターが一度青くなりますので、その時点でMENUボタンを離してください。)


外形寸法図(pdf)

■入力対応解像度

アナログ
表示モード 水平周波数(kHz) 垂直周波数(Hz)
720X400 31.5 70
640X480(VGA) 31.5 60
37.8 72
37.5 75
800X600(SVGA) 35.1 56
37.8 60
43.9 70
48 72
46.8 75
1024X768(XGA) 48.3 60
56.4 70
57.7 72
60 75
1280X720(HD 720) 44.7 60
56.4 75
1280X768(WXGA) 47.7 60
56 70
60.1 75
1280X1024(SXGA) 64 60
74.6 70
80 75
1600X1200(UXGA) 75 60
87.5 70
1920X1080(フルHD) 67.2 60

デジタル

表示モード

周波数
480i 60
576i 50
720P 50/60
1080i 50/60
1080P 50/60
