- ■ 高解像度・広視野角液晶パネル採用
- ■ HDMI/Y.Pb.Pr(BNC)/ビデオx2系統(BNC)入力対応
- ■ 環境に合わせた電源供給をサポート
- ■ 高さ・角度無段階調節可能なスタンド採用・壁掛け運用も可能
- ■ 本体スピーカーと音声出力端子搭載
型番: CL1013HBY
本体価格: OPEN
JANCODE: 4582169230956
販売終了
PDFダウンロード (カタログ)⇒■Introduction
CL1013HBYは、放送業界やセキュリティ業界の映像確認用に使用できる「HDMI」「Y.Pb.Pr（BNC）」「ビデオ（2系統：BNC）」のデジタル・アナログ両入力に対応した10.1型ワイド液晶モニターです。
WSVGA高解像度（1024×600）、広視野角（上下110°/左右140°）の液晶パネルを採用。電源は付属のACアダプターのほか、キャノンコネクターを搭載し4ピンXLR電源ケーブルからの両電源供給に対応します。
本体には、高さ・角度を好みに変えられる無段階調節可能なスタンドを採用。スタンド底部には2つのビス穴とモニター背面にはVESA規格75 x 75mmに対応しており、壁掛け運用にも適しています。
■特長
高解像度・広視野角液晶パネル採用
WSVGA（1024×600）、広視野角（上下110°/左右140°）の液晶パネルを採用。
HDMI・Y.Pb.Pr入力対応・ビデオ（2系統）
HDMI端子搭載。ダウンスキャン表示機能で最大1080p映像入力対応。
また、撮影現場でのケーブル抜け防止を考慮し、Y.Pb.Pr、ビデオ（2系統）と音声入力にはBNC端子を採用。デジタルとアナログ両信号入力に対応します。
環境に合わせた電源供給をサポート
付属のACアダプターからの電源供給と放送業界では主流な4ピンXLR端子（キャノンコネクタ）からの電源供給が可能です。
ダウンスキャン表示機能搭載
複数モニター接続時のミラーリング表示でも映像出力機器からは、1つの解像度出力でモニター側でダウンスキャン表示が可能となります。映像出力機器から分解器等を通してサイズの異なった液晶モニターへ同じ映像を表示する際に重宝します。
本体内蔵スピーカーと音声出力端子搭載
１Wの本体内蔵スピーカー以外に3.5φミニピンジャックでの音声出力端子を搭載。映像確認時、ヘッドセットでの音声確認も行えます。

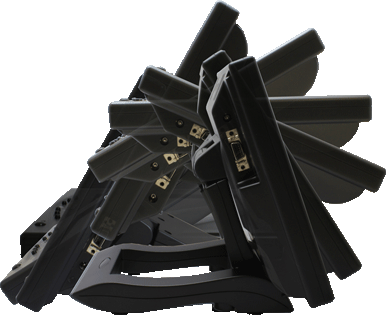

高さ・角度無段階調節可能なスタンド採用
高さ・角度をお好みで調整可能なスタンドを採用。また、スタンド底部にはネジ穴を2箇所設置し、モニタ背面にはVESA（FPMPMI）規格75x75mm対応ネジ穴を装備。壁掛けでお使い頂くことも可能です。
■本体各部説明
■同梱物
■製品仕様
| 製品型番 | CL1013HBY |
|---|---|
| 画面サイズ | 10.1型ワイド |
| 液晶解像度 | 1024 x 600（WSVGA） |
| 輝度 | 250 cd/m2 |
| コントラスト比 | 500:1 |
| 視野角 | 140°/ 110°（H/V） |
| 入力 | HDMI（HDCP非対応）/ Y.Pb.Pr(BNC)/ ビデオ１(BNC)/ ※Y.Pb.Pr/ビデオ入力にRCA端子で接続する場合は、 別途「BNC～RCA変換アダプタ」をご用意ください。 |
| 出力 | 音声（3.5φミニピンジャック) |
| スピーカー | 1W x 1（モノラル） |
| VESA(FPMPMI)規格 | 75 x 75mm（本体背面） |
| 電源 | 入力：AC100V または 4ピンXLR（DC） 出力：DC12V/650mA（スタンバイ時：≦50mA） |
| 消費電力 | 動作時最大10W以下 パワーセーブ時1W以下 |
| 動作温度 | 0℃～40℃ |
| 保存温度 | -10℃～50℃（結露なきこと） |
| 本体寸法 | 259 mm × 170 mm x 36.5 mm （突起物を除く・スタンド部を含まず） |
| 本体重量 | 約1.1kg ※本体のみ |
| 同梱物 | ACアダプター/ リモコン/ |
| 適合認証 | FCC/ RoHS/ PSE（ACアダプタ） |
※当製品は、カタログ、パッケージに記載されていない使用環境・条件を全て保証するものではありません。
※記載されている会社名・商品名などは各社の商標または登録商標です。
※液晶パネルは非常に精密度の高い技術で作られていますが、画面の一部に画素欠けや常時点灯するドットがある場合があります。これは不良や機器の故障ではありませんので、予めご了承ください。また、本製品の有効ドット数の割合は99.99%以上です。
※HDMI入力にて画角が収まらない場合、本体もしくはリモコンのMENUボタンを5秒程度押してください。 (モニターが一度青くなりますので、その時点でMENUボタンを離してください。)
■入力対応解像度
| アナログ |
|---|
| 表示モード | 水平周波数（kHz） | 垂直周波数（Hz） |
|---|---|---|
| 720X400 | 31.5 | 70 |
| 640X480(VGA) | 31.5 | 60 |
| 37.8 | 72 | |
| 37.5 | 75 | |
| 800X600(SVGA) | 35.1 | 56 |
| 37.8 | 60 | |
| 43.9 | 70 | |
| 48 | 72 | |
| 46.8 | 75 | |
| 1024X768(XGA) | 48.3 | 60 |
| 56.4 | 70 | |
| 57.7 | 72 | |
| 60 | 75 | |
| 1280X720(HD 720) | 44.7 | 60 |
| 56.4 | 75 | |
| 1280X768(WXGA) | 47.7 | 60 |
| 56 | 70 | |
| 60.1 | 75 | |
| 1280X1024(SXGA) | 64 | 60 |
| 74.6 | 70 | |
| 80 | 75 | |
| 1600X1200(UXGA) | 75 | 60 |
| 87.5 | 70 | |
| 1920X1080(フルHD) | 67.2 | 60 |
| デジタル |
|---|
表示モード |
周波数 |
|---|---|
| 480i | 60 |
| 576i | 50 |
| 720P | 50/60 |
| 1080i | 50/60 |
| 1080P | 50/60 |
