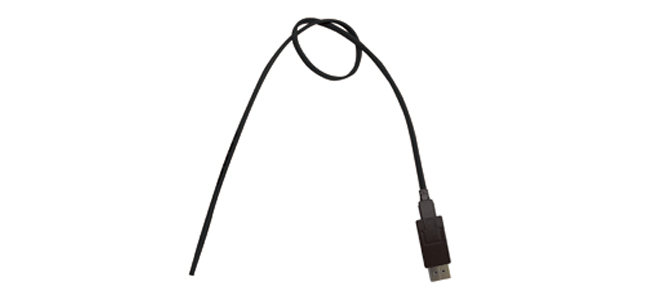

プラスチック光ファイバDisplayPortアクティブケーブルAPO-xxN

  • 国産POF(Plastic Optical Fiber)を採用
  • 優れた耐折性(許容曲げ半径5㎜)
  • 脱着式コネクタでスムーズな配管通線が可能
  • 最大4K UHD@60 4:4:4 8bit(最大伝送帯域21.6Gbps)の信号伝送が可能
  • HDR対応
  • 最長50m
  • ノイズフリー
  • 難燃性プラスチック素材採用(プレナムケーブル・UL444 CMP)
  • 超軽量・細径(15m約300g・直径5㎜・AWG12相当)
  • 外部電源不要

販売終了

ダイレクトショップ

APO-10N (10m)
本体価格: OPEN
JAN: 4582169233742
販売終了

APO-15N (15m)
本体価格: OPEN
JAN: 4582169233759
販売終了

APO-20N (20m)
本体価格: OPEN
JAN: 4582169233766
販売終了

APO-30N(30m)
本体価格: OPEN
JAN: 4582169233773
販売終了

APO-40N(40m)
本体価格: OPEN
JAN: 4582169233780
販売終了

APO-50N(50m)
本体価格: OPEN
JAN: 4582169233797
販売終了

Introduction

 本製品シリーズは、国産プラスチック光ファイバを採用したDisplayPortアクティブケーブルです。DisplayPortはバージョン1.2に対応し、最大4K UHD@60 4:4:4 (最大伝送帯域21.6Gbps)までの信号を伝送することが可能。HDCPやHDRにも対応します。通常のガラス光ファイバケーブルの許容曲げ半径(約15㎜~20㎜※当社調べ)に比べ、GI-POF(POF :Plastic Optical Fiber)を採用した本製品では許容曲げ半径5㎜以下と非常に耐折性に優れています。※1 ケーブル外皮には難燃性プラスチック素材を採用することで燃えにくい設計となっております。また通常のガラス光ファイバケーブルに比べ、折れの可能性が低く、ガラス光ファイバケーブルで発生しうる破損時のガラス飛散が発生しない為、安全性の面でも優れた性能を発揮します。

 本製品はコネクタ部が脱着可能となっており、脱着時のコネクタ最大部の寸法は12.6㎜と極細で配管しやすい設計となっております。また、長距離伝送(最大50m)、超軽量・細径(15m重さ約300g・直径5㎜)、ノイズフリーなどの光ファイバの特性も持ち合わせており、軽量化が必要なサーバールーム、ノイズフリーが必要な医療現場、映像制作スタジオ、通常のガラス光ファイバケーブルでは配線が困難な施工現場、何度も繰り返し屈曲させるFA機器や組込み機器など、長距離ケーブルが採用されるあらゆる場面にてご利用いただけます。

 また本製品は、端子がソース側とディスプレイ側に分かれており、接続機器からの電源供給により、外部電源なしで動作します。※2 医療現場や、撮影現場、FA機器などで長距離伝送が必要な環境やシビアなEMIやRFI制御を要する環境、振動の多い環境まであらゆるシーンでご利用頂けるプラスチック光ファイバケーブルシリーズです。

特長

国産GI-POF(Plastic Optical Fiber)を採用

国産プラスチック光ファイバを採用することで、耐折性・耐屈曲性に優れ、軽量・細径ながら長距離で安定的な大容量高速伝送が可能となっております。

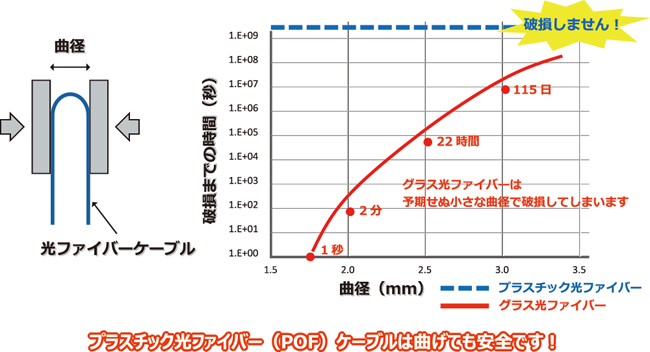

優れた耐折性と高屈曲性

通常のガラス光ファイバケーブルの許容曲げ半径(約15㎜~20㎜※当社調べ)に比べ、POFを採用した本製品では許容曲げ半径5㎜以下と非常に耐折性に優れています。※1

ケーブル外皮には難燃性プラスチック素材を採用することで燃えにくい設計となっております。また通常のガラス光ファイバケーブルに比べ、折れの可能性が低く、ガラス光ファイバケーブルで発生しうる破損時のガラス飛散が発生しない為、安全性の面でも優れた性能を発揮します。

優れた耐折性と高屈曲性

※画像はPOFの特性を示すもので実際の使用環境では推奨致しません。

優れた耐折性と高屈曲性

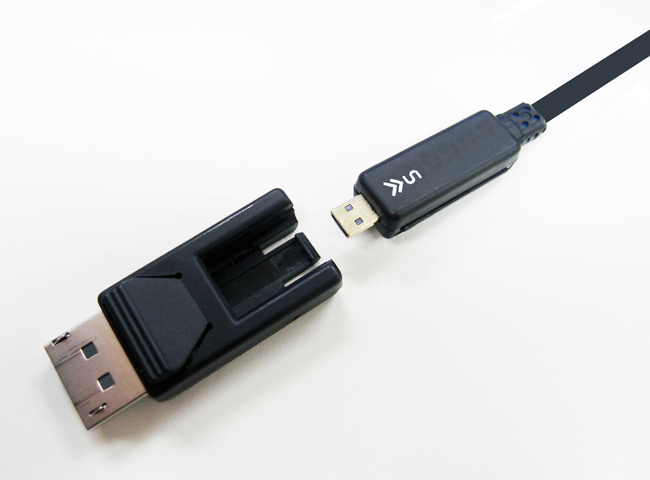

脱着式コネクタでスムーズな配管通線が可能

コネクタ部が脱着可能となっており、脱着後のコネクタ最大部は12.6㎜と極細設計で、スムーズに配管することが可能です。※3 ※4

脱着式コネクタでスムーズな配管通線が可能

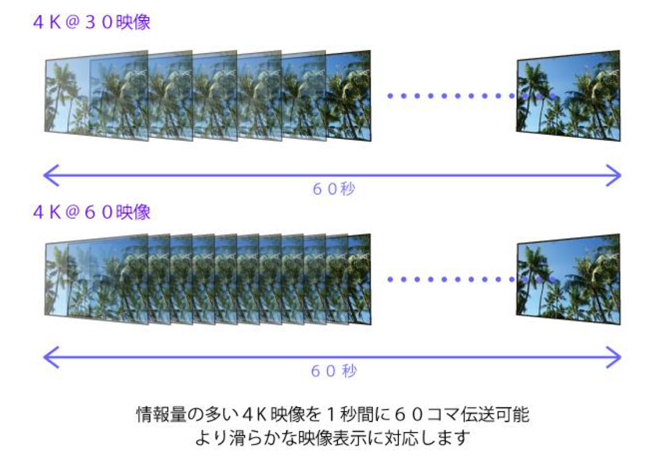

4K UHD@60 4:4:4 8bitの信号を伝送可能・HDRにも対応

最大伝送帯域が21.6Gbpsの為、4K UHD@60 4:4:4 8bitの信号の伝送が可能な他、HDRにも対応しております。

4K UHD@60 4:4:4 8bitの信号を伝送可能・HDRにも対応
4K UHD@60 4:4:4 8bitの信号を伝送可能・HDRにも対応

最長50mを伝送可能

最長50mまで給電なしで伝送可能です。

最長50mを伝送可能

ノイズフリー

光ファイバケーブルなので、ノイズフリーです。また電気的なノイズに対して影響を受けることはありません。その為ノイズ対策不要で配線ルートを自由に設置できます。

ケーブル外皮に難燃性素材を採用(プレナムケーブル)

ケーブル外皮素材に難燃性プラスチックを採用しており、UL444 CMPに対応したプレナムケーブルです。

超軽量・超細径

重量は15mでたったの300gとかなり軽くなっており、またケーブル径も直径5㎜(AWG12相当)と細径化されており、持ち運びや取り回しの負担を大幅に低減します。※2

外部電源不要

端子はソース側とディスプレイ側に分かれており、接続機器からの電源供給により、外部電源なしで動作します。※5

使用上の注意

  • 本製品は信号の向き(ソース側とディスプレイ側)があります。接続する方向を間違えると正常に動作しません。
  • 本製品を配管に通したり、壁面内を配線工事したりする時には、コネクタ部やケーブル部に損傷を与えないように丁寧に取り扱ってください。 (ファイバが断線したり、コネクタ内の精密部品が破損する可能性があります)
  • 本製品はアクティブケーブル(IC内蔵型ケーブル)の為、接続機器に制限があります。1台のソース機器と1台のディスプレイを直結する以外(延長器、分配器、スイッチャー等を使用する)でのご使用は、基本的に動作保証対象外です。
  • 本製品はアクティブケーブル(IC内蔵型ケーブル)の為、接続機器によっては相性問題が発生する可能性があります。デモ機による事前検証を推奨しております。

製品仕様

シリーズ プラスチック光ファイバDisplayPortアクティブケーブル
製品型番 APO-xxN(xxはメートル数が入ります)
長さラインナップ(m) 10 / 15 / 20 / 30 / 40 / 50
コネクター ソース側 DisplayPort 1.2 オス x 1 (1.3 ready)
ディスプレイ側 DisplayPort 1.2 オス x 1 (1.3 ready)
コネクター最大幅 25mm
コネクター脱着後最大幅 12.6mm
ケーブルタイプ アクティブ:POF 4、銅線 6
最大伝送速度 21.6Gbps(1チャンネルあたり5.4Gbps)
HDCP 2.2
HDR 対応
CEC 非対応
HEAC 非対応
外部電源 不要
最大消費電力 0.55w
カラー ケーブル:黒 / コネクター部:黒
ケーブル外皮 難燃性プラスチック(プレナムグレード)
ケーブル直径 5mm
ケーブル許容曲げ半径 5mm
ケーブル許容張力 20kgF(200N)
コネクタ部許容張力 20kgF(200N)
ケーブル方向性 あり
最大解像度 4K UHD@60 4:4:4 8bit
動作温度 / 保存温度 -20℃~70℃ / -20℃~85℃
動作湿度 / 保存湿度 5~85%
付属品 固定用金属バー x2
保証期間 1年間(コネクタ部分 内部ICチップのみ)

※1)数値はケーブルの特性を示すもので、性能を保証するものではありません。
※2)稀に接続機器から十分な電力を得られず、正常動作しないことがありますので、事前の機器評価を推奨します。
※3)Φ22mm以上での配管通線を推奨します。
※4)配管を通すときは端子部等が露出しないように細心の注意を払ってください。
※外観、および各仕様につきましては予告なく変更する場合がございます。予めご了承ください。
※全ての機器との動作を保証するものではありません。
