名称と機能

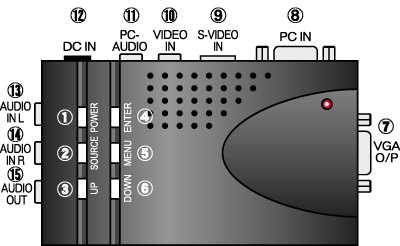

各部分
��POWER：あぷこん4の電源ボタンです。
��SOURCE：表示画面をPC→VIDEO→S-VIDEOの順番に切り替えます。
��UP：メニュー選択時に上移動・数値増をします。
��ENTER：メニュー画面内の項目決定ボタンです。
��MENU：VIDEO・S-VIDEO表示時にメニュー画面を表示します。
��DOWN：メニュー選択時に下移動・数値減をします。
��VGA OUT：あぷこん4とVGAモニターを接続します。
��PC IN：パソコンのVGAコネクタとあぷこん4を接続します。
��S-VIDEO IN：S-VIDEO端子を接続する端子です。
��VIDEO IN：ビデオのRCA映像端子(黄色い端子)を接続する端子です。
��PC AUDIO IN：パソコンのスピーカーアウトを接続する端子です。
��DC IN：付属ACアダプター接続端子です。
��AUDIO IN L：音声出力コネクタ（白）を接続する端子です。
��AUDIO IN R：音声出力コネクタ(赤）を接続する端子です。
��AUDIO OUT：あぷこん4に入力されている音声をスピーカー出力する端子です。
